Графические LCD
WINSTAR графические LCD
Формат | Внешний вид | Наименование | Внешний размер (WxH) mm | Видимая площадь (WxH) mm | Размер символа (WxH) mm | размер точки (WxH) mm | Driving Method (Duty) | встроенный контроллер | Process Color | Backlight Page | Заказать | |||||||
STN | F S T N B & W |
N O N E |
L E D |
E L |
C C F L |
|||||||||||||
G R A Y |
Y E L L O W |
B L U E |
||||||||||||||||

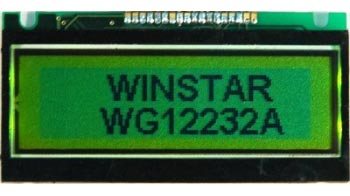

LCD 122x32 | WG12232A/C | 84.0*44.0 | 60.0*18.0 | 0.40*0.45 | 0.44*0.4 | 1/32 | SED1520 | Y | Y | Y | Y | Y | Y | Y | ||||

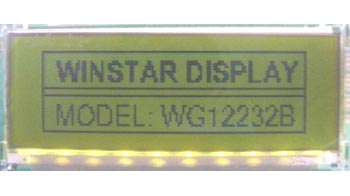

LCD 122x32 | WG12232B/G | 65.4*29.1 | 54.8*19.0 | 0.36*0.41 | 0.40*0.45 | 1/32 | SED1520 | Y | Y | Y | Y | |||||||
LCD 122x32 | WG12232BP1 | 65.4*28.2 | 54.8*19.0 | 0.36*0.41 | 0.40*0.45 | 1/32 | SED1520 | Y | Y | Y | Y | |||||||
LCD 122x32 | WG12232D | 59.0*29.3 | 52.0*15.0 | 0.345*0.345 | 0.375*0.375 | 1/32 | SED1520 | Y | Y | Y | Y | Y | Y | |||||
LCD 122x32 | WG12232E/J | 80.0*36.0 | 60.0*18.0 | 0.40*0.45 | 0.44*0.49 | 1/32 | SED1520 | Y | Y | Y | Y | Y | Y | Y | ||||
LCD 122x32 | WG12232I | 50.0*29.3 | 52.0*15.0 | 0.345*0.345 | 0.375*0.375 | 1/32 | SED1520 | Y | Y | Y | Y | |||||||
LCD 122x32 | WG12232K | 59*32.1 | 52.0*15 | 0.345*0.345 | 0.375*0.375 | 1/32 | SED1520 | Y | Y | Y | Y | Y | Y | |||||
LCD 122x32 | WG12232O | 77.8*27.2 | 60.0*18.0 | 0.40*0.45 | 0.44*0.49 | 1/32 | SED1520 | Y | Y | Y | Y | Y | Y | |||||
LCD 122x32 | WG12232L | 84.0*44.0 | 60.0*18.0 | 0.40*0.45 | 0.44*0.49 | 1/32 | ST7920 | Y | Y | Y | Y | Y | Y | Y | ||||
LCD 122x32 | WG12232M | 50.0*29.3 | 52.0*19.4 | 0.345*0.345 | 0.375*0.375 | 1/32 | ST7920 | Y | Y | Y | Y | |||||||
LCD 122x32 | WG12232N | 50.0*29.3 | 52.0*15.0 | 0.345*0.345 | 0.375*0.375 | 1/32 | SED1520 | Y | Y | Y | Y | Y | Y | |||||

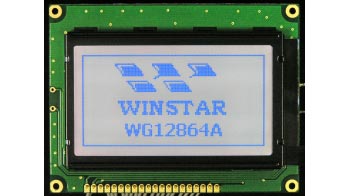

LCD 128x64 | WG12864A | 93.0*70.0 | 72.0*40.0 | 0.48*0.48 | 0.52*0.52 | 1/64 | SED1520 | Y | Y | Y | Y | Y | Y | Y | Y | |||

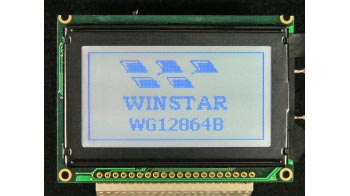

LCD 128x64 | WG12864B | 75.0*52.7 | 60.6*32.6 | 0.40*0.40 | 0.43*0.43 | 1/64 | SED1520 | Y | Y | Y | Y | Y | Y | Y | ||||

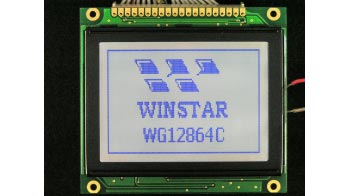

LCD 128x64 | WG12864C | 78.0*70.0 | 62.0*44.0 | 0.42*0.58 | 0.44*0.60 | 1/64 | SED1520 | Y | Y | Y | Y | Y | Y | |||||
LCD 128x64 | WG12864D | 78.0*70.0 | 62.0*44.0 | 0.42*0.58 | 0.44*0.60 | 1/64 | T6963C | Y | Y | Y | Y | Y | Y | Y | ||||
LCD 128x64 | WG12864E | 54.0*50.0 | 43.5*29.0 | 0.28*0.35 | 0.32*0.39 | 1/64 | KS0108 | Y | Y | Y | Y | Y | ||||||
LCD 128x64 | WG12864F | 87.0*70.0 | 72.0*40.0 | 0.48*0.48 | 0.52*0.52 | 1/64 | T6963C | Y | Y | Y | Y | Y | Y | |||||
LCD 128x64 | WG12864G | 78.0*70.0 | 62.0*44.0 | 0.42*0.58 | 0.44*0.60 | 1/64 | T6963C | Y | Y | Y | Y | Y | Y | Y | ||||
LCD 128x64 | WG12864I | 80.0*70.0 | 72.0*40.0 | 0.48*0.48 | 0.52*0.52 | 1/64 | KS0108 | Y | Y | Y | Y | Y | Y | Y | ||||
LCD 128x64 | WG12864J | 93.0*70.0 | 72.0*40.0 | 0.48*0.48 | 0.52*0.52 | 1/32 | ST7920 | Y | Y | Y | Y | Y | Y | Y | ||||
LCD 128x64 | WG12864K | 113*53 | 72.0*40.0 | 0.48*0.48 | 0.52*0.52 | 1/64 | KS0108 | Y | Y | Y | Y | Y | Y | Y | ||||
LCD 128x64 | WG12864M | 95.5*50.2 | 72*40 | 0.48*0.48 | 0.52*0.52 | 1/64 | KS0108 | Y | Y | Y | Y | Y | Y | Y | ||||
LCD 128x128 | WG128128A | 85.0*100.0 | 62.0*62.0 | 0.40*0.40 | 0.34*0.34 | 1/128 | T6963C | Y | Y | Y | Y | Y | Y | |||||
LCD 128x128 | WG128128B | 72.5*69.9 | 50.0*49.0 | 0.32*0.32 | 0.35*0.35 | 1/128 | LC7981 | Y | Y | Y | Y | Y | Y | |||||
LCD 144x32 | WG14432A | 85.0*36.0 | 66.0*16.0 | 0.38*0.38 | 0.42*0.42 | 1/32 | ST7920 | Y | Y | Y | Y | Y | Y | Y | ||||
LCD 144x32 | WG14432B | 80*.36 | 66*16 | 0.42*0.42 | 0.38*0.38 | 1/32 | ST7920 | Y | Y | Y | Y | Y | Y | Y | ||||
LCD 160X128 | WG160128B | 129.0*102.0 | 101.0*82.0 | 0.56*0.56 | 0.60*0.60 | 1/128 | T6963C | Y | Y | Y | Y | Y | Y | Y | ||||
LCD 160X128 | WG160128C | 150*112.0 | 101.0*82.0 | 0.56*0.56 | 0.60*0.60 | 1/128 | T6963C | Y | Y | Y | Y | Y | Y | Y | Y | |||
LCD 160X128 | WG160128E | 129*102 | 101*82 | 0.56*0.56 | 0.6*0.6 | 1/128 | T6963C | Y | Y | Y | Y | Y | Y | Y | ||||
LCD 160X160 | WG160160A | 89.2*85.0 | 62.0*62.0 | 0.34*0.34 | 0.38*0.38 | 1/160 | NONE | Y | Y | Y | Y | Y | Y | Y | ||||
LCD 160X160 | WG160160B | 85.0*100.0 | 62.0*62.0 | 0.34*0.34 | 0.38*0.38 | 1/160 | LC7981 | Y | Y | Y | Y | Y | Y | Y | ||||

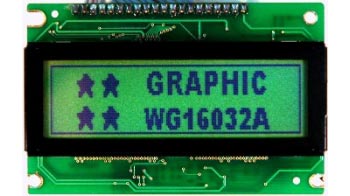

LCD 160X32 | WG16032A | 85.2*55.0 | 72.0*22.0 | 0.4*0.56 | 0.44*0.61 | 1/32 | SED1520 | Y | Y | Y | Y | Y | Y | |||||
LCD 160X80 | WG16080A | 93.2*70.0 | 72.0*40.0 | 0.48*0.48 | 0.52*0.52 | 1/80 | LC7981 | Y | Y | Y | Y | Y | Y | Y | ||||
LCD 192X32 | WG19232B | 116.0*37.0 | 84*18.6 | 0.38*0.46 | 0.42*0.5 | 1/32 | ST7920 | Y | Y | Y | Y | Y | Y | Y | ||||
LCD 192X32 | WG19232C | 116*37 | 84*18.6 | 0.38*0.46 | 0.42*0.5 | 1/32 | ST7920 | Y | Y | Y | Y | Y | Y | Y | ||||
LCD 192X64 | WG19264A | 130.0*65.0 | 102.0*39.0 | 0.46*0.46 | 0.508*0.508 | 1/64 | KS0107 KS0108 | Y | Y | Y | Y | Y | ||||||
LCD 192X64 | WG19264D | 120.06*62.0 | 102.0*39.0 | 0.46*0.46 | 0.50*0.50 | 1/64 | KS0107 KS0108 | Y | Y | Y | Y | Y | ||||||
LCD 192X128 | WG192128A | 102.3*86.0 | 78.5*55.0 | 0.35*0.35 | 0.37*0.37 | 1/128 | LC7981 | Y | Y | Y | Y | Y | ||||||
LCD 202X32 | WG20232A | 146.0*43.0 | 123.0*23.0 | 0.57*0.57 | 0.59*0.59 | 1/32 | SED1520 | Y | Y | Y | Y | Y | Y | Y | ||||
LCD 202X32 | WG20232C | 146.*43.0 | 123.0*23.0 | 0.57*0.57 | 0.59*0.59 | 1/32 | ST7920 | Y | Y | Y | Y | Y | Y | Y | ||||
LCD 240X48 | WG24048A | 133.0*35.0 | 90.0*21.0 | 0.32*0.32 | 0.36*0.36 | 1/48 | KS0107 KS0108 | Y | Y | Y | Y | Y | ||||||
LCD 240X64 | WG24064A | 180.0*65.0 | 133.0*39.0 | 0.49*0.49 | 0.53*0.53 | 1/64 | T6963C | Y | Y | Y | Y | Y | Y | Y | Y | |||
LCD 240X64 | WG24064B | 180.0*65.0 | 133.0*39.0 | 0.49*0.49 | 0.53*0.53 | 1/64 | LC7981 | Y | Y | Y | Y | Y | Y | Y | Y | |||
LCD 240X64 | WG24064C | 180.0*65.0 | 133.0*39.0 | 0.49*0.49 | 0.53*0.53 | 1/64 | T6963C | Y | Y | Y | Y | Y | Y | Y | Y | |||
LCD 240X64 | WG24064G | 180.0*65 | 133.0*39.0 | 0.49*0.49 | 0.53*0.53 | 1/64 | RA8822 | Y | Y | Y | Y | Y | Y | Y | Y | |||
LCD 240X64 | WG24064R | 180.0*65.0 | 133.0*39.0 | 0.53*0.53 | 0.51*0.53 | 1/64 | RA8802 | Y | Y | Y | Y | Y | Y | Y | Y | |||
LCD 320X240 | WG240128A | 170*103.5 | 132.0*76.0 | 0.47*0.47 | 0.50*0.50 | 1/128 | T6963C | Y | Y | Y | Y | Y | Y | Y | Y | |||
LCD 240X128 | WG240128B | 144.0*104.0 | 114.0*64.0 | 0.43*0.43 | 0.45*0.45 | 1/128 | T6963C | Y | Y | Y | Y | Y | Y | Y | Y | |||
LCD 240X128 | WG240128D | 144.0*104.0 | 114.0*64.0 | 0.43*0.43 | 0.45*0.45 | 1/128 | LC7981 | Y | Y | Y | Y | Y | Y | Y | Y | |||
LCD 240X128 | WG240128E | 144.0*104.0 | 114.0*64.0 | 0.43*0.43 | 0.45*0.45 | 1/128 | T6963C | Y | Y | Y | Y | Y | Y | Y | ||||
LCD 240X128 | WG240128F | 170.0*93.6 | 128.0*75.0 | 0.43*0.43 | 0.45*0.45 | 1/128 | NONE | Y | Y | Y | Y | Y | Y | |||||
LCD 240X128 | WG240128R | 140*82 | 114*64 | 0.43*0.43 | 0.45*0.45 | 1/128 | RA8820 | Y | Y | Y | Y | Y | Y | |||||
LCD 240X128 | WG240128L | 150.0*82.0 | 114.6*64.0 | 0.43*0.43 | 0.45*0.45 | 1/128 | T6963C | Y | Y | Y | Y | Y | Y | Y | Y | |||
LCD 320X240 | WG320240A | 166.8*109.0 | 122.0*92.0 | 0.34*0.34 | 0.36*0.36 | 1/240 | NONE | Y | Y | Y | Y | Y | Y | Y | Y | |||
LCD 320X240 | WG320240B0 | 166.8*109.0 | 122.0*92.0 | 0.34*0.34 | 0.36*0.36 | 1/240 | RA8835 | Y | Y | Y | Y | Y | Y | Y | Y | |||
LCD 320X240 | WG320240BX | 166.8*109.0 | 122.0*92.0 | 0.34*0.34 | 0.36*0.36 | 1/240 | SID13700 | Y | Y | Y | Y | Y | Y | Y | Y | |||
LCD 320X240 | WG320240CO | 148.02*120.24 | 120.14*92.14 | 0.34*0.34 | 0.36*0.36 | 1/240 | RA8835 | Y | Y | Y | Y | Y | Y | Y | Y | |||
LCD 320X240 | WG320240CX | 148.02*120.24 | 120.14*92.14 | 0.34*0.34 | 0.36*0.36 | 1/240 | SID13700 | Y | Y | Y | Y | Y | Y | Y | Y | |||
LCD 320X240 | WG320240D | 142.0*96.0 | 104.0*79.3 | 0.27*0.27 | 0.30*0.30 | 1/240 | NONE | Y | Y | Y | Y | Y | Y | Y | ||||
LCD 320X240 | WG320240E | 143*98 | 104.0*79.3 | 0.28*0.28 | 0.30*0.30 | 1/240 | NONE | Y | Y | Y | Y | Y | Y | Y | ||||
LCD 320X240 | WG320240H | 148.02*120.24 | 120.14*92.14 | 0.34*0.34 | 0.36*0.36 | 1/240 | NONE | Y | Y | Y | Y | Y | Y | Y | Y |
