Радиочастотные метки - это портативные устройства, состоящие из микроантенны приемника и микроконтроллера. Основная задача радиочастотных меток - хранение и передача запрограммированного в микроконтроллере кода (идентификатора).
Радиочастотные метки можно классифицировать следующим образом:
активные и пассивные;

    Активные метки оснащаются миниатюрной батареей, что позволяет метке передавать информацию на большие расстояния.

    Пассивные метки работают только при наличии несущей частоты от антенны, вызывающей индукцию на микро антенне в метке.

радиочастотный диапазон; Существует несколько диапазонов работы радиочастотных меток. Появление нескольких диапазонов связано с запретом на использование некоторых радиочастот в различных государствах. стандарт приема-передачи данных; В настоящее время в мире существует несколько стандартов передачи данных:
1) ISO 14443 2) ISO 15693 3) EPC/ISO 18000-6 4) ISO 10374 5) ISO 18000-4
конструктивное исполнение: Радиочастотные метки могут быть выполнены в виде:
1) жестких вставок;
2) бумажных этикеток.
механическая надежность :  Надежность меток определяется конструктивным исполнением. Основными параметрами являются: защищенность от пыли и влажности (IP), устойчивость к температурным воздействиям.

RFID



        1
Наименование  Тип  Скорость
данных
Частота  Описание  Uпит, В  Внешний
Вид
Заказать
125/134 kHz Read/Write

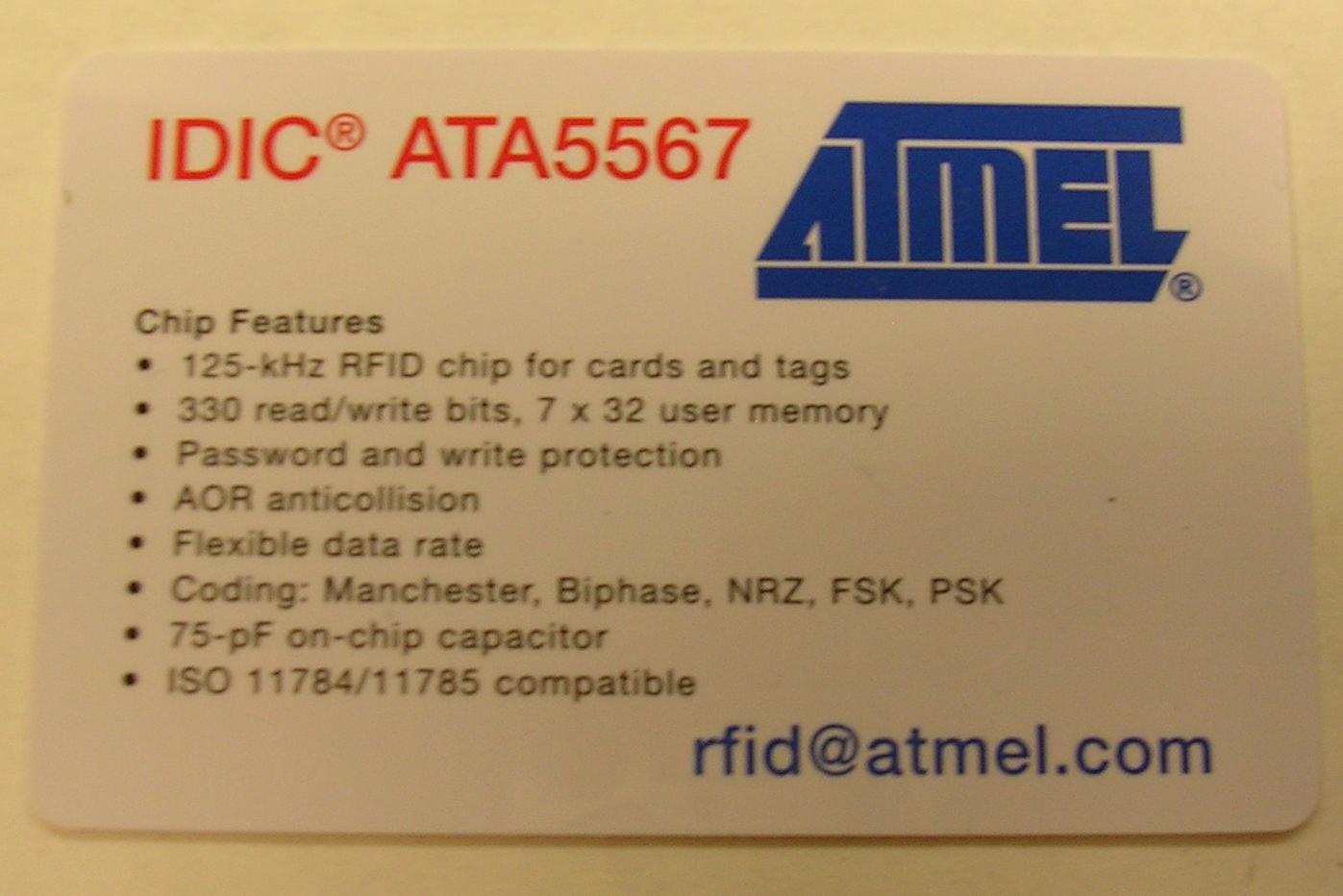

ATA5558    передача данных с поддержкой чтения и записи    РЧ/32    100..200 кГц    Интегральная схема низкочастотной радиочастотной идентификации с памятью 1 кбит, поддержкой чтения и записи, а также функцией детерминированного исключения коллизий    Бесконтактное    ata 2
ata

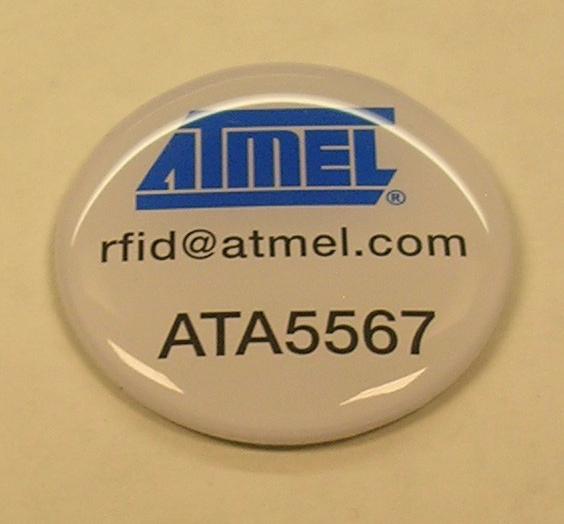

 ata 1 1
 ATA5570 передача данных с поддержкой чтения и записи    100..150 кГц  Мультифункциональная ИС для бесконтактной идентификации -  330бит чтение/запись, Внешне программируемый пороговый детектор.  Бесконтактное  SOIC-8
ATA5577M1 ИС бесконтактной идентификации с возможностями чтения/записи    100..150 кГц  имеет возможность поблочного доступа чтения/записи к встроенному ЭСППЗУ размером 363 бит (11 блока по 33 бита в каждом)  Бесконтактно

5577

100 мкм х 100 мкм для подключения проволочных выводов или компонентов типа Flip-Chip

ATA5577M2  ИС транспондера, предназначенного для применения в системах радиочастотной идентификации    100..150 кГц  обеспечивает доступ к защищенным областям, при этом подделка ИС тэга невозможна. С возможностями чтения записи встроенного 363 битного ЭСППЗУ.  Бесконтактно

5577

200 мкм х 400 мкм для непосредственного подключения к антенной катушке

e5561  метка с элементом криптографической идентификации    100..150 кГц  используется закрытый алгоритм штфрования  Бесконтактно
 125/134 kHz Reader ICs
U2270B  двунаправленный интерфейс между транспондером и микроконтроллером  2-5кБод  100-150 кГц  U2270B принимает / передает сигналы транспондеру с помощью манчестерского или двухфазного кодирования 5В, 5/7-8В, 6-16В  SOIC16
125/134 kHz Transponder

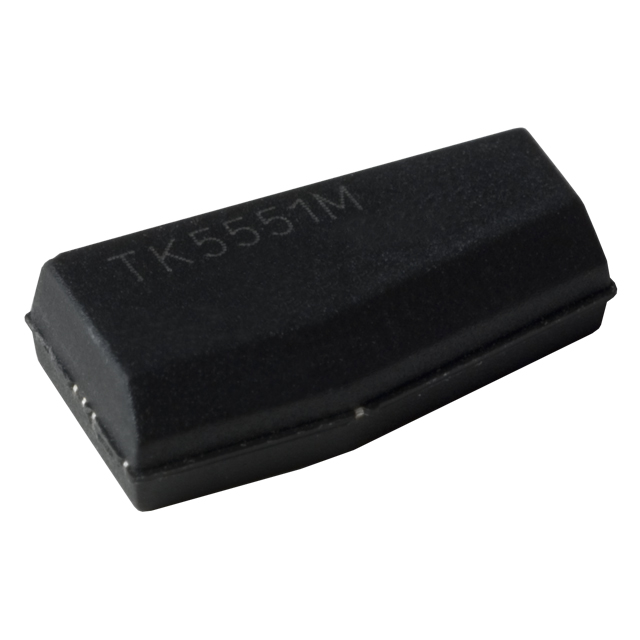

TK5551  приемопередатчик в монолитном корпусе    125 кГц  опционно программируемая метка  Бесконтактно  TK5551M PP
TK5561A  криптограффический приемо- передатчик в монолитном корпусе      опционно программируемая метка  Бесконтактно  TK5551M PP
 Демонстрационные наборы Atmel для RFID
 Наименование для ИС  описание     Внешний вид  Заказать
ATAB5570  ATA5570  На плтае задействован вход включения (для сенсора) у ИС ATA5570. Применена компактная антена. Пользователь может подключить и свою антену для проверки роботоспособности.     ATAB5570 Board

ATA2270-EK1



Подробнее

ATA5558
ATA5567
ATA5570
e5530
T5557
TK5530
TK5551
U2270B
Комплект содержит несколько элементов IDIC-транспондеров, R/W-IC ATA5567 и ATA5570 в качестве ISO-карт для бесконтактной идентификации, R/O-транспондер TK5530, Coin-Tag ATA5567 и различные R/W-IDIC-микромодули. Комплект дополняется блоком считывания с R/W-Basisstation-IC U2270B , микроконтроллером ATmega128 AVR , антенной. Имеющийся на плате джойстик, ЖК-индикатор и клавиши управления обеспечивают интерактивное взаимодействие пользователя с RFID-системой без использования дополнительно подключенного компьютера.     dev kit ata2270 ek1 web

 ATAK2270



Подробнее

ATA5567
ATA5570
e5530
T5552
T5557
TK5530
TK5551
TK5552
TK5561A
U2270B

Комплект содержит несколько элементов IDIC-транспондеров, R/W-IC ATA5567 и ATA5570 в качестве ISO-карт для бесконтактной идентификации, R/O-транспондер TK5530, Coin-Tag ATA5567 и различные R/W-IDIC-микромодули. Комплект дополняется блоком считывания с R/W-Basisstation-IC U2270B , микроконтроллером ATmega128 AVR , антенной для подключения к компьютеру.

Программное обеспечение.


dev kit atak2270

TMEB8704



Подробнее

e5530
T5552
T5557
TK5530
TK5551
TK5552
TK5561A
U2270B

предназначен для демонстрации ключевых характеристик микросхем. В состав комплекта входит базовая плата на основе МК AT90S8515 и плата радиомодуля.

Программное обеспечение.



tmeb8704

ATAK2270-UG



Подробнее

ATA5567
ATA5570
e5530
T5552
T5557
TK5530
TK5551
TK5552
U2270B
Обновленная версия набора для RFID - Atmel.
1. CD-ROM - включает софт и докуменьацию.
2.  AVR микроконтроллер ATMEGA8515 установленный на плте демонстрационного набора
3. Образцы меток ATA5567 в виде карточки и талетки
The included software supports the following RFID products: U2270B, TK5530/e5530, TK5551, TK552/T5552, T5557/ATA5567, and ATA5570.  Софт (11M - zip)
dev kit atak2270 upgrade



top1
Прибор  Стандарт  Read Only Memory, бит  Read Write memory, бит  Внешний вид  Безопасность  Скорость передачи данных, кбит/с  Описание  Заказать
125 кГц - низкочастотные приборы

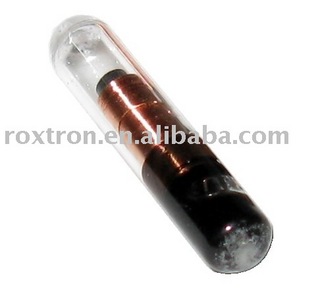

EM4005 / 4105  ISO 11784 / 11785  128    789297    134KHz, read only contactless identification device

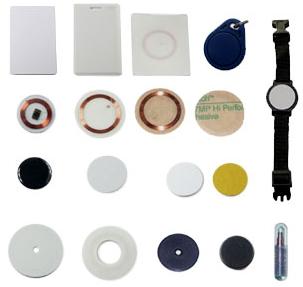

EM4026    64    4102    4-32  anticollision, 64-bit ID number, robust and anti-tampering, passive RFID IC. Read through metal

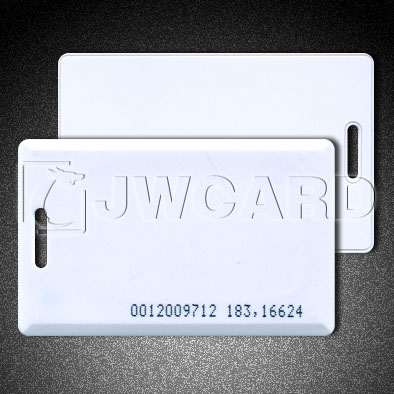

EM4100    64    EM4100    2,4  64 bit read only contactless identification device
EM4102    64    4102    2,4  64 bit read only CID for direct coil connection
EM4205 / 4305  ISO 11784 / 11785  64  512 / OTP Option  4205  Protection words, 32 bit password  2-16  512 bit Read/Write Contactless Identification Device
EM4450 / 4550    64  1024  epoxy tags  password  2,4  1 KBit read/write contactless identification device
EM4056    48  2048    password  2 Kbit Read write contactless identification device with anti-collision
13.56 MHz - высокочастотные приборы
EM4006    64    images   26.48 82 bit read only contactless identification device
EM4034  ISO 15693 / 18000-3  64  448  images1  32 bit password lock bits  6.62 26.69  Read-Write Identification Device
EM4035  ISO 15693 / 18000-3  64  3200  images3  Mutual Authentication  6.62 26.69  CRYPTO Contactless Identification Device
EM4135  ISO 15693 / 18000-3  64  2304  images5  lock bits  6.62 26.69  Contactless Identification Device
868 - 2450 MHz - Ультра высокочастотные & микроволновые приборы
EM4122  IP-X  64    EM4100    от 256  Read-only UHF RFID IC with 64 bit unique ID Number (replaces EM4222
EM4444  IP-X
EPC Code compatible
64 1024 images1  lock bits  от 256  512bit, Read/Write UHF RFID IC for logistics and supply chain management

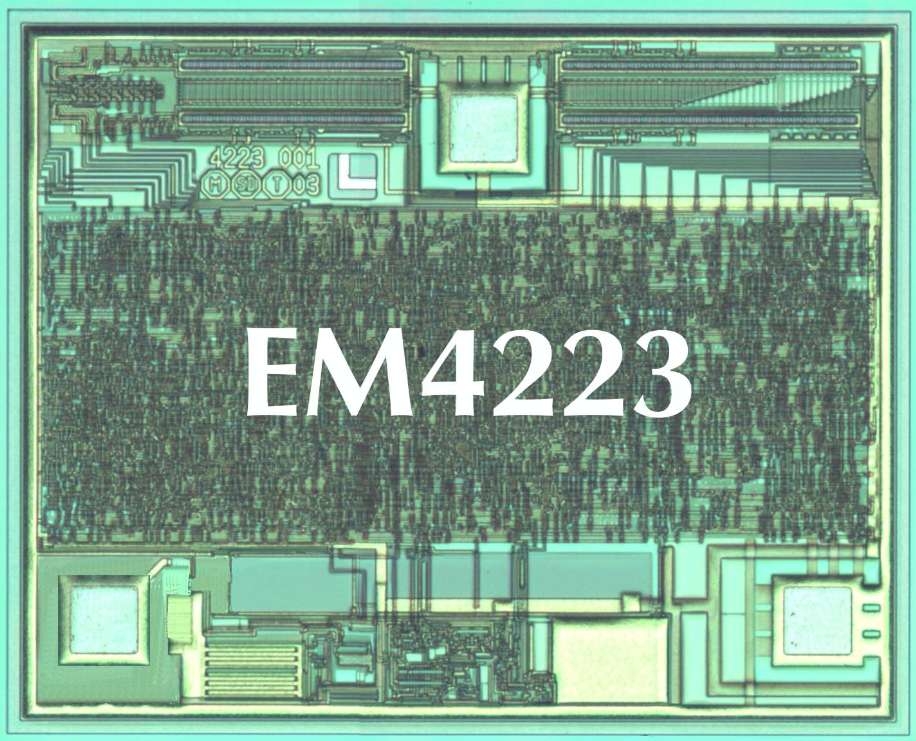

EM4223  EPC Code compatible
ISO 18000-6A
128    31637    40 или 160  Read-only UHF RFID Device
Приборы, работающие на двух частотах (LF/HF)
EM4322  IP-X  64    EM4322    от 256  Read-only Dual Frequency Identification Device
EM4522  IP-X  64 896  EM4100  lock bits  128  Read/Write Dual Frequency Identification Device
Приборы аналогового интерфейса RFID приборов и активные транспондеры
EM4083      432      4 115kHz-140kHz, 3D long range front-end for active tag
Микросхемы считывателей
EM4094  ISO 14443 Type A&B
ISO 15693
13.56МГц   Reader      Analog Front End IC for RFID Base Station
EM4294  ISO 14443 Type A&B
ISO 15693
13.56МГц  Схема включения Crypto Analogue Front End Circuit for High Secure RFID communication
EM4095  125кГцEM4095Reader       Read write analog front end for RFID basestation
EM4298  Ультравысокочастотные и 2.45ГГц       UHF Decoder/Encoder circuit, iP-X, ISO 18000-6A/B & C compliant



Наименование Частота расстояние пользов.
память
Системная память размер Внешний вид Заказать
MTAG2 869МГц до 3 м 1кбит 320бит 180х14х8 slide0004 image212
WSTag 869МГц до 2.5м 1кбит 320бит 110х30х6
slide0005 image229
LT86  868МГц  > 3м  1кбит    135х30х8  slide0005 image227
slide0031 image295 RFID- для автомобильных шин
  868-960МГц  > 3м      75х4х3  slide0031 image286
Промышленные ридеры
V750  (860-960MHz)
или
(13.56 MHz)
       246(W) x 215(H) x 43.5(D)mm slide0098 image132
MP9320  902-928 MHz  до 15 М
(4 антены)
      slide0026 image195
