Компоненты коммутации

Скачать "Компоненты коммутации" (~516 Кб, PDF)

Выключатели клавишные
Обозначение Параметры Внешний вид Чертеж Характеристики Заказать

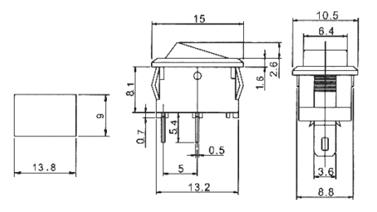

SMRS-101 ON-OFF image0530 image0550  image04900

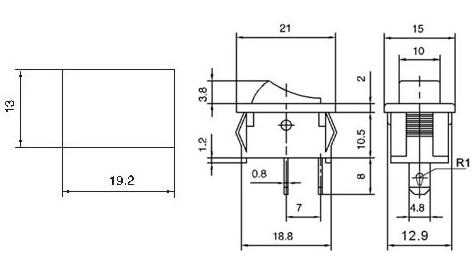

SWR-41 ON-OFF image0610  image06300 image0570

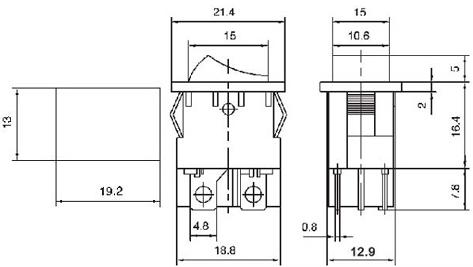

SWR-45 ON-OFF image0650  image0670
SWR-45L/G (L/R)

с подсветкой
ON-OFF

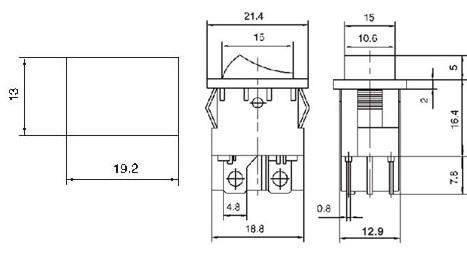

 image0690  image0710
SWR-767

с подсветкой
ON-OFF

 image077 1  image0790  image0730

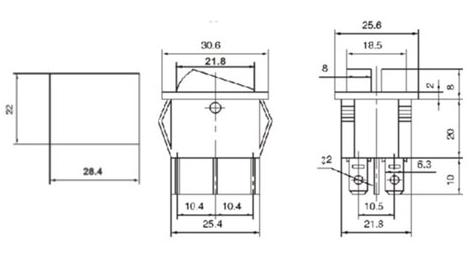

SWR-151

с подсветкой
ON-OFF

 image0810  image0830
Кнопки герметичные
Обозначение Параметры Внешний вид Чертеж Характеристики Заказать

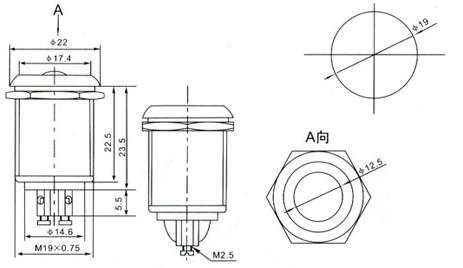

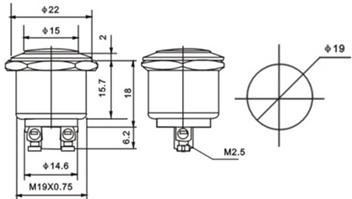

PBS-28B

OFF-(ON)
4A 125VAC;2A 250VAC

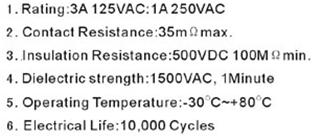

 image0410 image0430 image037
PBS-28B3

OFF-(ON)
4A 125VAC; 2A 250VAC

 image0450 image0470
Кнопки тактовые
Обозначение Параметры Внешний вид Чертеж Характеристики Заказать

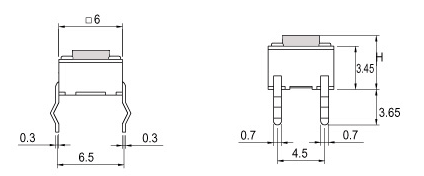

SWT-2 Высота толкателя: Н=4,3; 5,0; 7,0; 8,0; 9,5; 13,0 мм image0280 image0290

Rating: 50mA 12VDC
Contact Resistance : 50mΩ max(initial)
Insulation Resistance: 100MΩ（DC 250V）
Dielectric Strength : AC250V(50/60Hz for 1minute)
Electrically Life: 100000cycles
Environment temperature: -25- +70
Operating Force: 180/250(±30gf)
Seal temperature:260℃-280

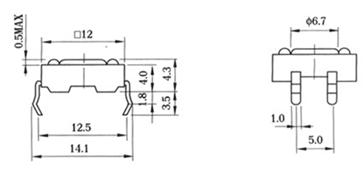

SWT-5 Высота толкателя: Н=4,3; 5,0; 7,0; 7,3мм image0300 image032

Rating: 50mA 12VDC
Contact Resistance : 50mΩ max(initial)
Insulation Resistance: 100MΩ（DC 250V）
Dielectric Strength : AC250V(50/60Hz for 1minute)
Electrically Life: 500000cycles
Environment temperature: -25 - 70
Operating Force: 180/250(±30gf)
Seal temperature: 260-280

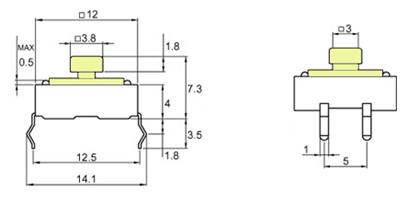

SWT-9 Высота толкателя: Н=4,3; 5,0; 7,0; 7,3; 9,5мм image033 image0350
DIP-переключатели
Обозначение Тип Число позиций Внешний вид Чертеж Заказать

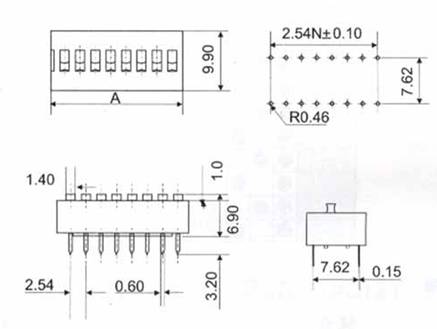

SWD1 - ** Горизонтальный 1-12 image002 4 image004 5

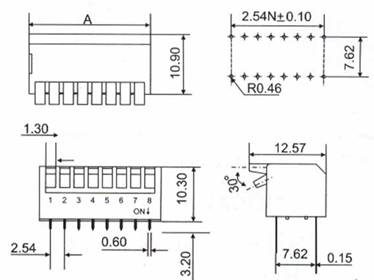

SWD3 - ** «пиано» 1-12 image006 4 image008 3
SWD4 - ** Миниатюрный 1-12 image010 2 image012 20
  Миниатюрный SMD 1-12 image014 1 image016
SWD-10 «ротари» 10 image0180 image0200

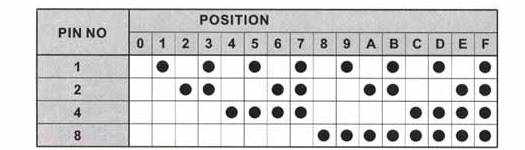

SWD-16 «ротари» 16 image02200
SWD-10S «ротари» SMD 10 image0240
SWD-16S «ротари» SMD 16          image02600
Переключатели сдвиговые

Характеристики:

Mechanical life 2000 operations per switch
Operation Force 1000gf max.
Stroke
Operation Temp
Electrical life 2000 operations per switch-24VDC,25mA
Contact Resistance 50m max.at initial
Non-Switching Rating 100mA, 50VDC
Switching Rating 25mA,24VDC
Circuit Single pole single throw
