Модель WF52ASZASDNN0 обладает диагональю 5.2”. Особенностью этой модели является высокая яркость, а так же широкий угол угол обзора, достигнутая технологией O-Film. Размер модуля WF52ASZASDNN0 140.4 x 49.87 mm, с Активной Областью 127.152 x 33.9072mm, который имеет идентичный размер с WF52ATLASDNN0, но обладающий более широким углом обзора и высокой яркостью: 800 ~850 cd/m2. TFT дисплей, с поляризоционной технологией O-Film, имеет преимущественно более широкий угол обзора: Левый угол: 75°/ Правый угол: 75°/ Верх: 75°/ Низ: 75°. WF52ASZASDNN0 работает на базе драйвера IC ST7252; поддерживает RGB 24-х битный параллельный интерфейс с SYNC режимом. Модуль TFT LCD WF52A имеет рабочую температуру с -20°C до +70°C; с температурой хранения -30°C до +80°C.
Новую линейку 5.2” TFT LCD display имеет высокое качество изображения, а высокое качество цветовой гаммы с разрешением 480x128 пикселей особенно хорошо подходит для промышленной и автомобильной индустрии, серверных систем, POS оборудования, динамического отображения информации, аудио систем и рекламной информации.
Наименование-WF52ASZASDNN0
| размер-O Film+ High brightness | |
| Размер | 5,2 дюйма |
| Точечно-матричный | 480 х RGB х 128 |

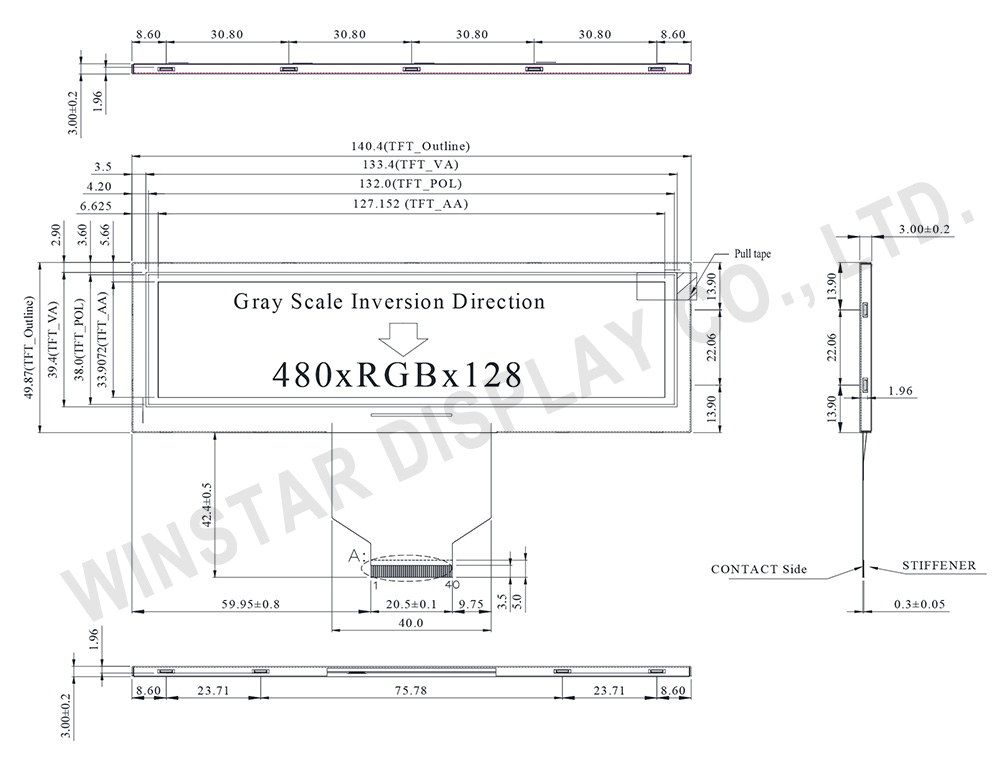

| Измерения модуля | 140,4 х 49,87 х 3,0 мм |
| Активная площадь | 127.152 х 33.9072 мм |
| Размер точки | 0.0883 х 0.2649 мм |
| Тип LCD | TFT, Белый, Трансмиссивный |
| Угол обзора | на 6 часов |
| Направление инверсии уровня шкалы серого | на 12 часов |
| соотношение сторон | 7:2 |
| Тип подсветки | LED, Белый |
| IC-Драйвер | ST7252 или эквивалент |
| Интерфейс | RGB 24bit |
| Сенсорный экран | Емкостная сенсорная панель( на выбор) ( Under development ) |
| Яркость | 850cd / m2 |
Абсолютные максимальные значения
| Наименование | Символы | Минимальный | Типичный | Максимальный | Единица |
|---|---|---|---|---|---|
| Диапазон рабочих температур | TOP | -20 | － | +70 | ℃ |
| Температура хранения | TST | -30 | － | +80 | ℃ |
Электронные характеристики
| Наименование | Символы | состояние | Минимальный | Типичный | Максимальный | Единица |
|---|---|---|---|---|---|---|
| Напряжение питания ЖК-модуля | VCC | － | 3.0 | 3.3 | 3.6 | V |
| Напряжение тока ЖК-модуля | ICC | - | － | 20 | － | мА |
