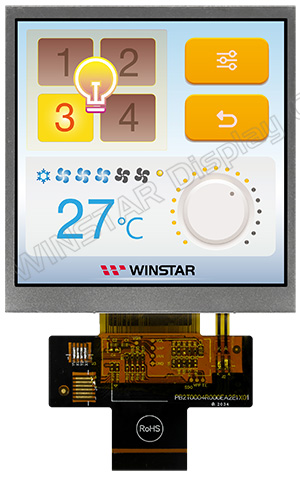

WF40ETWAA6DNN0 - это 4" дюймовый квадратный IPS TFT модуль с разрешением 480х480 пикселей. Дисплей имеет встроенный контроллер IC ST7701S с поддержкой 24-битного RGB интерфейса. Данный IPS TFT LCD дисплей обладает яркостью – 500 cd/m2 (типичное значение) и контрастом – 800:1 (типичное значение), а так же широкими углами обзора: Левый угол: 80°/ Правый угол: 80°/ Верх: 80°/ Низ: 80°(типичное значение). Если применение требует дисплей с высокой яркостью, то Вы можете рассмотреть дисплей WF40ESWAA6DNN0 со увеличенной яркостью – 1,000 cd/m2 (типичное значение). TFT матрица имеет глянцевое покрытие. Рабочий температурный диапазон -30℃до+80℃, а температура хранения -30℃до+80℃. Напряжение питания для дисплея варьируется от 2.5V до 3.6V (типичное значение 2.8V). Данный дисплей доступен в исполнении с емкостной сенсорной тач панелью (PCAP) - WF40ETWAA6DNG0, а так же в исполнении с резистивной сенсорной тач панелью - WF40ETWAA6DNT0.
| WF40ETWAA6DNN0 | Измерения |
|---|---|
| Диагональ | 4 дюйма |
| Разрешение | 480 × 3(RGB) × 480 |

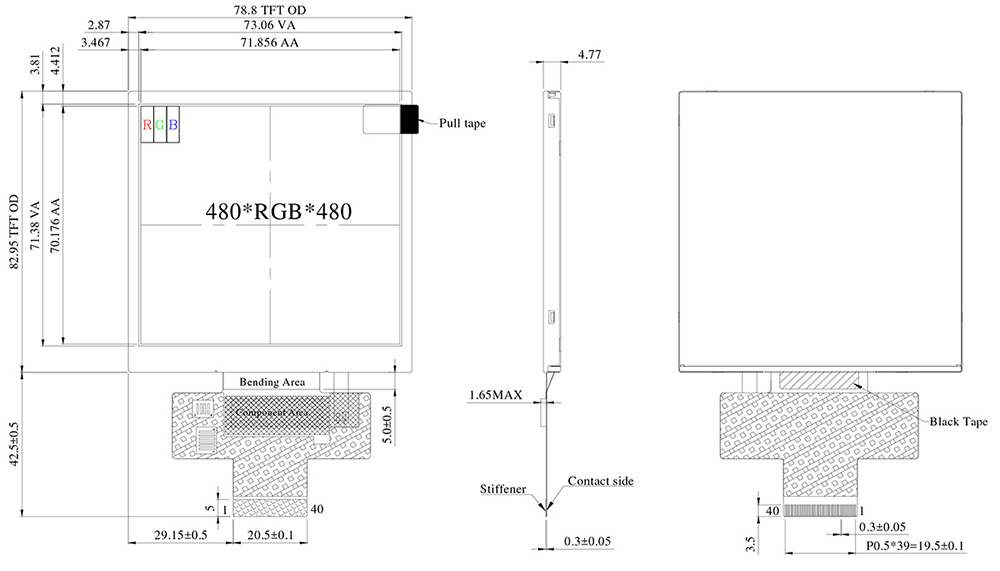

| Габариты | 78.8(H) × 82.95 (W) × 4.77 mm |
| Активная область | 71.856(H) × 70.176 (V) mm |
| Шаг пикселя | 0.1497(H) × 0.1462(V) mm |
| Тип LCD | TFT, Черный, Трансмиссивный |
| Угол обзора | 80/80/80/80 |
| Соотношение сторон | 1:1 |
| Интерфейс | 24-bit RGB |
| IC-Драйвер | ST7701S или эквивалентный |
| Тип подсветки | LED, Белый |
| Сенсорная панель | Нет /PCAP /RTP На выбор |
| Поверхность | Глянцевая |
