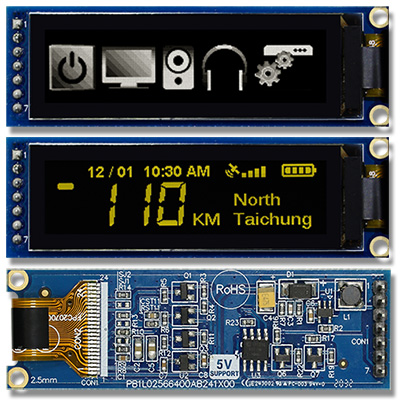

WEA025664A – это COF OLED модуль 2.08” дюйма с разрешением 256х64 точки на печатной плате, имеет монтажные отверстия для наиболее удобного крепления. WEA025664A сделан на базе контроллера IC SSD1362 c поддержкой 4-х жильного SPI интерфейса. Напряжение питания логики 3 или 5 V, с поддержкой 16-ти оттенков серого (4 бит), а рабочий цикл (duty cycle) составляет 1/64. Значение тока при засвете 50% площади индикатора составляет 90 mA @3.3Vdd (типичное значение).
WEA025664A COG OLED модуль может работать при температурах от -40℃ до + 80℃; а температура хранения - от -40℃ до + 85℃.
Дисплей WEA025664A идеально подходит для применения в таких областях как: “умный дом”, POS системы, Облачных/IoT системах, умных устройствах, автомобилестроении, коммуникационных системах, медицинских устройствах и т.д.
| WEA025664A | Измерения |
|---|---|
| Разрешение | 256 × 64 Dots |

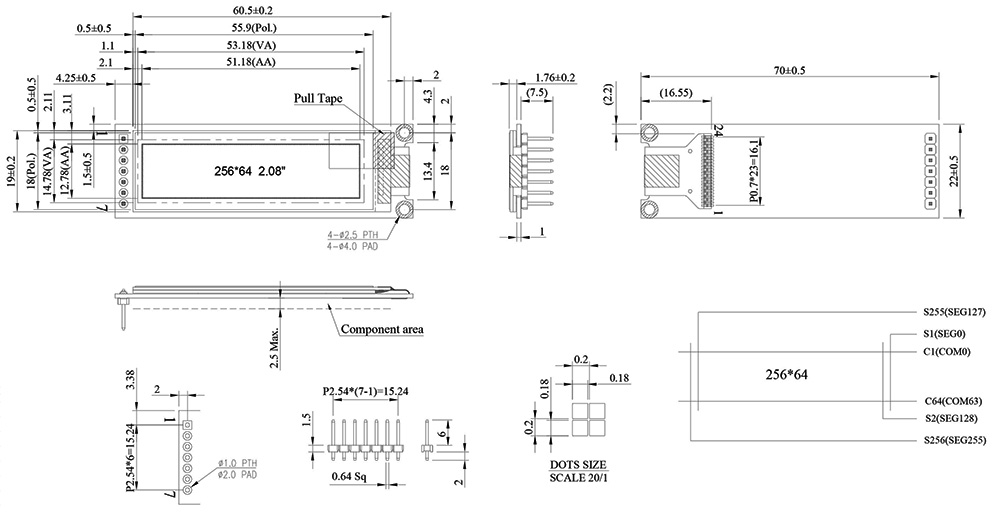

| Габариты | 70.0 × 22.0 × 1.76 mm |
| Активная область | 51.18 × 12.78 mm |
| Размер пикселя | 0.18 × 0.18 mm |
| Шаг пикселя | 0.20 × 0.20 mm |
| Матрица | Пассивная (Passive Matrix) |
| Цвет дисплея | Белый/Желтый |
| Рабочий цикл | 1/64 Duty |
| Gray Scale | 4 Bits |
| IC | SSD1362 |
| Font IC | GT21L16T1W |
| Интерфейс | 3-wire SPI |
| Диагональ | 2.08 дюйма |
