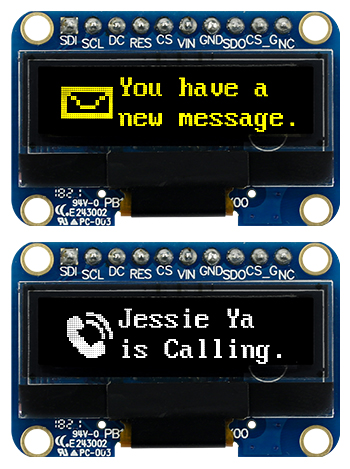

WEA012832E– 1.04" дюймовый графический COG OLED модуль с разрешением 128x32 точки на печатной плате и имеет монтажные отверстия для наиболее удобного крепления. Данный дисплей сделан на базе контроллера IC SSD1306 c поддержкой SPI 4-х жильного интерфейса. Напряжение логики модуля составляет 3V или 5V, 1/32 рабочий цикл; значение тока при засвете 50% площади индикатора составляет 20 mA @3.3Vdd (типичное значение).
WEA012832E может работать при температурах от -40℃ до +80℃, а температура хранения - от -40℃ до +85℃.
Дисплей WEA012832E идеально подходит для применения в таких областях как: “умный дом”, POS системы, Облачных/IoT системах, умных устройствах, автомобилестроении, коммуникационных системах, медицинских устройствах и т.д.
| WEA012832E | Измерения |
|---|---|
| Разрешение | 128 x 32 точек |

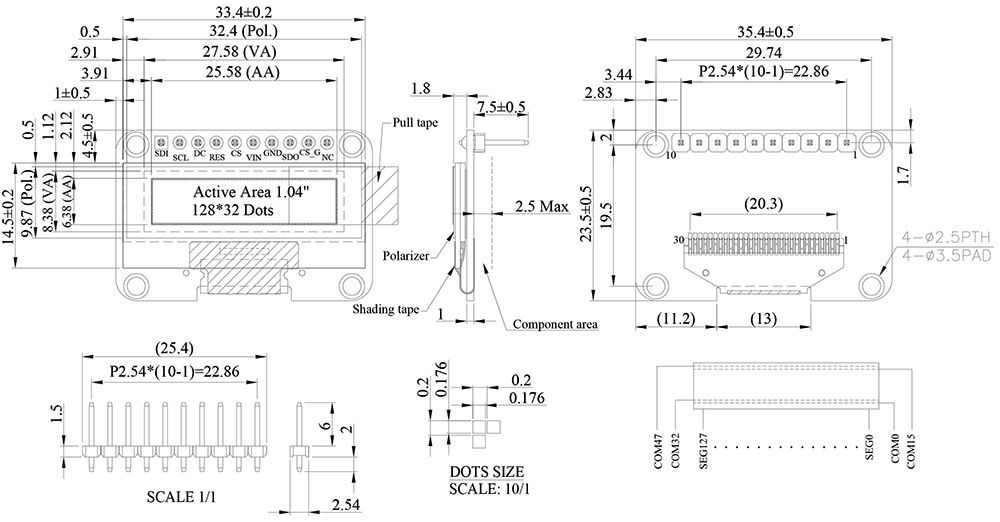

| Габариты | 35.4 × 23.5 × 1.8 mm |
| Активная область | 25.58 × 6.38 mm |
| Размер пикселя | 0.176 × 0.176 mm |
| Шаг пикселя | 0.200× 0.200 mm |
| Матрица | Passive Matrix OLED |
| Цвет дисплея | Белый/Желтый |
| Рабочий цикл | 1/32 Duty |
| IC | SSD1306 |
| Font IC | GT21L16T1W or GT21L16S2W |
| Интерфейс | SPI |
| Диагональ | 1.04 дюйма |
