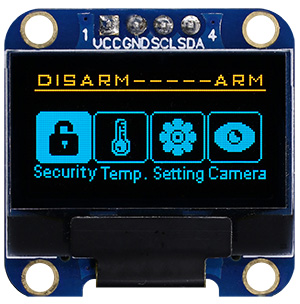

WEA012864MX – это двухцветный COG OLED модуль с печатной платой. Диагональ модуля 0.96" с разрешением 128x64 точек. WEA012864MX сделан на базе контроллера IC SSD1306 и поддерживает только I2C интерфейс. Напряжение питания логики 5 V (на выбор доступна 3V), а рабочий цикл (duty cycle) составляет 1/64. Размер печатной платы дисплея составляет 27.3 × 27.3 mm и имеет монтажные отверстия для удобного крепления. Доступна только версия с желто/небесно-голубым цветами.
WEA012864L COG OLED модуль может работать при температурах от -40°С до +80°С; а температура хранения - от -40°С до +85°С.
| WEA012864MX | Измерения |
|---|---|
| Разрешение | 128 × 64 точек |

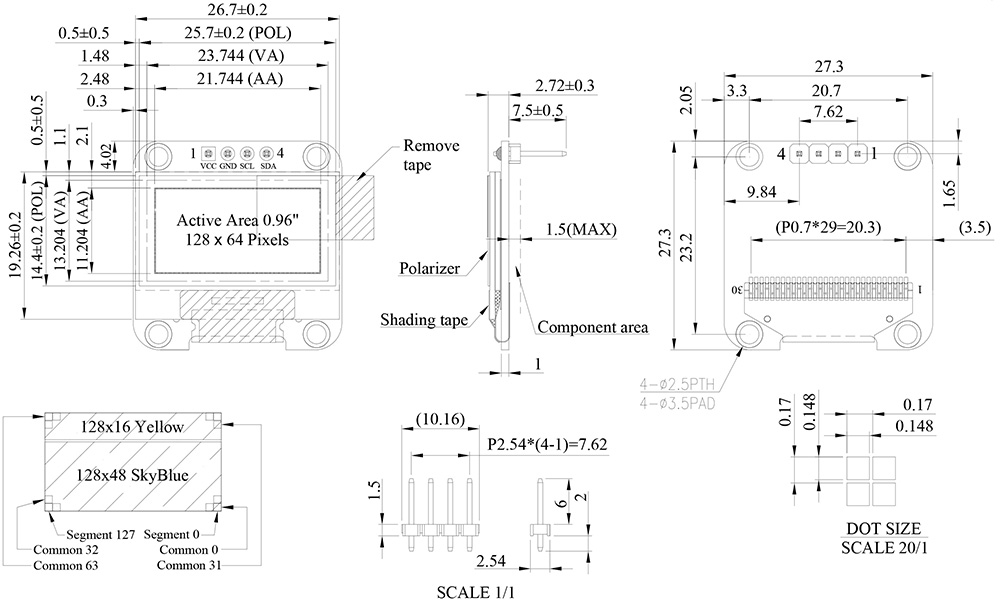

| Габариты | 27.3 × 27.3 × 2.72 mm |
| Активная область | 21.744 × 11.204 mm |
| Размер пикселя | 0.148 × 0.148 mm |
| Шаг пикселя | 0.17 × 0.17 mm |
| Матрица | Пассивная OLED |
| Цвет дисплея | Двойной цвет: Желтый / Небесно голубой |
| Рабочий цикл | 1/64 Duty |
| IC | SSD1306 |
| Интерфейс | I2C |
| Диагональ | 0.96 дюйма |
