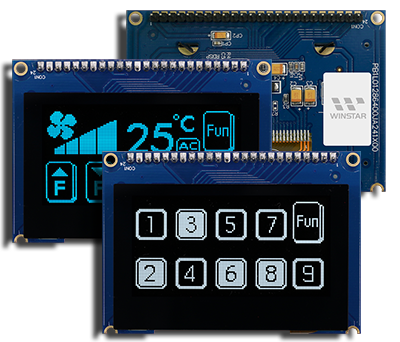

WEO012864J – это один из самых популярных 2.42" дюймовый графический OLED дисплей на рынке, теперь доступный с емкостной сенсорной тач панелью. Разрешение данного индикатора составляет 128x64 точки и сделан на базе контроллера IC SSD1309 c поддержкой интерфейсов: параллельного 6800/8080 8-Бит, I2C и четырехжильного SPI интерфейса. Напряжение питания 3V, а рабочий цикл 1/64. Встроенный контроллер IC емкостной сенсорной панели – GT911 с поддержкой I2C интерфейса.
OLED дисплей WEO012864J с емкостной сенсорной панелью идеально подходит для применения в таких областях как: “умный дом”, POS системы, Облачных/IoT системах, умных устройствах, автомобилестроении, коммуникационных системах, медицинских устройствах и т.д.
Данный дисплей может работать при температурах от -20 ° С до + 70 ℃; а температура хранения - от -30 ℃ до + 80 ℃.
| WEO012864J+CTP | Измерения |
|---|---|
| Разрешение | 128 × 64 |

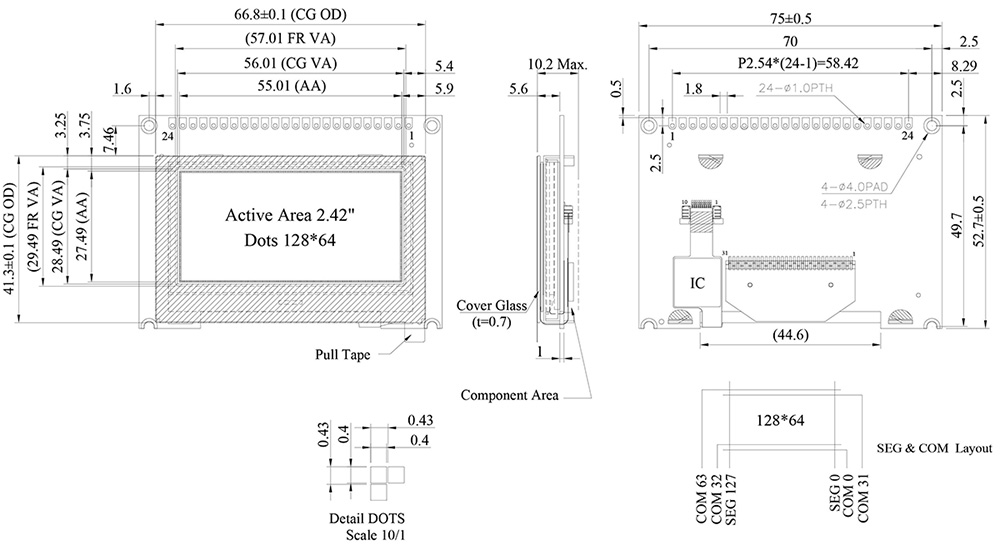

| Габариты | 75.0 × 52.7 × 10.2 Max mm |
| Активная область | 55.01 × 27.49 mm |
| Размер пикселя | 0.40 × 0.40 mm |
| Шаг пикселя | 0.43 × 0.43 mm |
| Матрица | Пассивная |
| Цвет дисплея | Белый / Желтый / Небесно голубой / Зеленый |
| Рабочий цикл | 1/64 Duty |
| IC | SSD1309 |
| Интерфейс | 6800 / 8080 / SPI / I2C |
| Диагональ | 2.42 дюйма |
| CTP IC | GT911 |
| Detect Point | 1 |
| CTP Интерфейс | I2C |
| Поверхность | Глянцевая |
