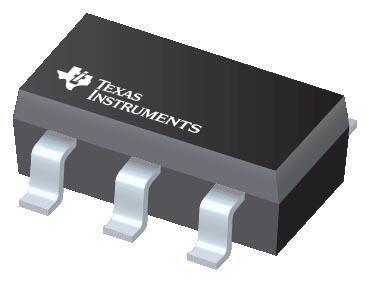

38b454Инженеры компании Texas Instruments представили семейство микросхем супервизоров напряжения или сброса, они могут работать при высоких уровнях напряжения, потребляя очень низкий ток во всех диапазонах напряжений питания VDDи температур. Главное отличие семейства TLV840 является идеальное сочетание низкой потребляемой мощности, высокой точности и низкой задержки распространения (типовое значение составляет 30 мкс). Выходной сигнал сброса образуется в результате падения ниже отрицательного порога на шине VDD. Сигнал RESET сбрасывается, если по истечении времени задержки напряжение VDD превысит сумму напряжения отрицательного порога и напряжения гистерезиса. Благодаря конденсатору подключенному между выводом CT и землей у микросхем TLV840C и TLV840M есть возможность программирования времени задержки сброса.  Для минимальной задержки сброса вывод CT может быть оставлен не подключенным. В микросхеме TLV840N программирование задержки не предусмотрено; она выпускается в вариантах с фиксированными задержками 40 мкс, 2 мс, 10 мс, 30 мс, 50 мс, 80 мс, 100 мс, 150 мс, 200 мс.

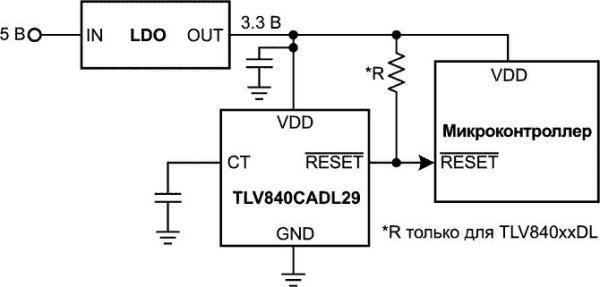

39b34

Применения

  • Драйверы двигателей;
  • Системы автоматизации и управления предприятиями;
  • Домашние кинотеатры и развлечения;
  • Электронные кассовые терминалы;
  • Объекты сетевой инфраструктуры;
  • Центры обработки данных и корпоративные вычисления;
  • Многофункциональные принтеры.
