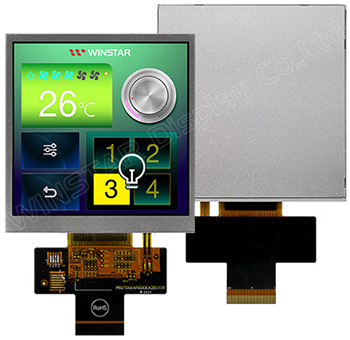

WF40ESWAA6DNN0WF40ESWAA6DNN0 - это 4" дюймовый квадратный IPS TFT модуль с разрешением 480х480 пикселей и увеличенной яркостью. Дисплей имеет встроенный контроллер IC ST7701S с поддержкой 24-битного RGB интерфейса. Данный IPS TFT LCD дисплей обладает яркостью – 1,000 cd/m2 (типичное значение) и контрастом – 800:1 (типичное значение), а так же широкими углами обзора: Левый угол: 80°/ Правый угол: 80°/ Верх: 80°/ Низ: 80°(типичное значение). Если применение не требует дисплея с высокой яркостью, то Вы можете рассмотреть дисплей WF40ETWAA6DNN0 со стандартной яркостью - 500 cd/m2 (типичное значение). TFT матрица имеет глянцевое покрытие. Рабочий температурный диапазон -30℃— +80℃, а температура хранения -30℃— +80℃. Напряжение питания для дисплея варьируется от 2.5V до 3.6V (типичное значение 2.8V). Данный дисплей доступен в исполнении с емкостной сенсорной тач панелью (PCAP) - WF40ESWAA6DNG0, а так же в исполнении с резистивной сенсорной тач панелью - WF40ESWAA6DNT0.

WF40ESWAA6DNN0Измерения
Диагональ 4 дюйма
Разрешение 480 × 3(RGB) × 480 точек
Габариты 78.8(H) × 82.95 (W) × 4.77 mm
Активная область 71.856(H) × 70.176 (V) mm
Шаг пикселя 0.1497(H) × 0.1462(V) mm
Тип LCD TFT, Черный, Трансмиссивный
Угол обзора 80/80/80/80
Соотношение сторон 1:1
Интерфейс 24-bit RGB
IC-Драйвер ST7701S или эквивалентный
Тип подсветки LED, Белый
Сенсорная панель Без тач панели/Емкостная тач панель/Резистивная тач панель
Поверхность матрицы Глянцевая

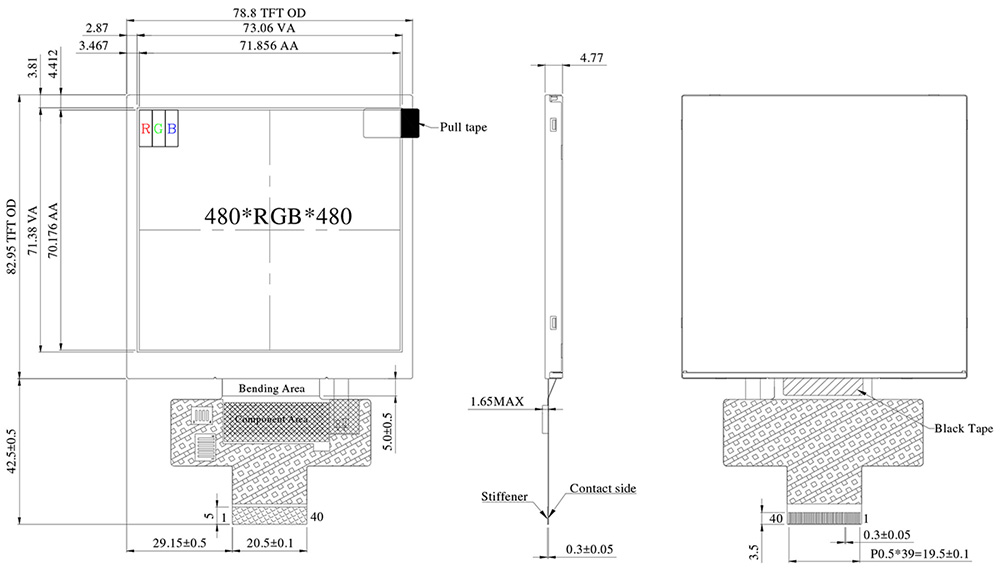

WF40ESWAA6DNN0 1000
