Компания MEAN WELL выпустила давно ожидаемый источник питания для линейных светодиодных светильников. Первенцем в сегменте стал стабилизированный по выходной мощности AC/DC-преобразователь 55 Вт со сниженным уровнем мерцания и гальванической развязкой (SELV)

20180212 100216LDC 55 enПотенциал использования тонких линейных светильников в современных системах светодиодного освещения необычайно высок. Данный класс осветительных приборов находит широкое применение в освещении общественных зданий, промышленных и производственных помещений, нередко используется в жилых и бытовых помещениях и даже, благодаря экспериментам современных урбан-дизайнеров и архитекторов, иногда «выходит на улицы» больших городов, стирая грань между indoor и outdoor-зонированием мегаполиса, особенно в местах массовых гуляний, променадов, шоппинга, для освещения галерей, пассажей, арочных пролетов, подземных переходов и туннелей.

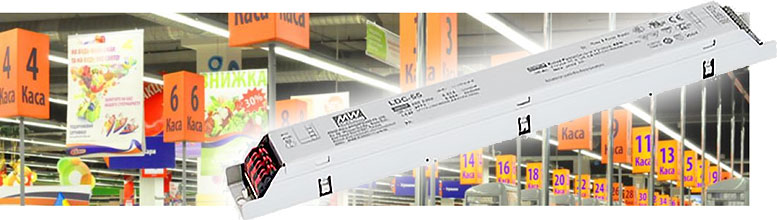

LDC 55 new linear led driver 7



Возможность настенного, потолочного, подвесного и даже встраиваемого монтажа линейных светильников, применения их для прямого и отраженного освещения, открывает простор для фантазии дизайнеров систем освещения. А простота магистрального подключения светодиодных линейных светильников открывает перед ними весьма обширный сегмент освещения супермаркетов, заводских цехов, логистических центров, складских, производственных, технологических помещений самого разного назначения.
Даже странно, почему компания MEAN WELL, весьма плотно окучивающая сегмент стандартных источников питания для светодиодного освещения, так долго не выводила на рынок LED-драйвер для линейного освещения. Этот драйвер давно ждали производители линейных светильников, о нем говорили в кулуарах выставок и семинаров, он даже был заявлен в каталоге продукции MEAN WELL на 2017 год, но… Впрочем, неизбежное произошло, и, вот он, встречайте: первый светодиодный источник питания для линейных светильников в ассортименте MEAN WELL!

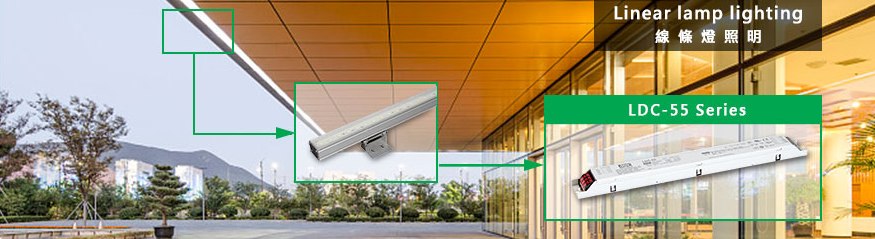

20180212 102029application LDC55



Преобразователь LDC-55 номинальной мощностью 55 Вт характеризуется стабилизацией по выходной мощности, сниженным уровнем пульсации выходного тока, наличием встроенного активного корректора коэффициента мощности, опциями по диммированию, гальванической развязкой с усиленной изоляцией, развитым набором встроенных защит, включая температурную компенсацию, компактными размерами и высоким расчетным сроком службы.
На вход AC/DC-преобразователя подается сетевое напряжение в диапазоне 180..295 В переменного тока 47..63 Гц или 254-420 В постоянного тока. Типовой ток потребления составляет 0.32 A (от сети 230 В переменного тока), устройство выдерживает пусковой ток до 65 А (тест по NEMA410, в течение 650 мкс при 50% нагрузки). Производитель рекомендует использовать выключатели типа B для магистрального подключения до 5 источников питания и типа C – для 8 устройств.

LDC 55 new linear led driver 6



ККМ нового LED-драйвера весьма высок на всем диапазоне нагрузок, превышая 0,95 при нагрузках выше 50% от номинала мощности и 0,98 при нагрузках выше 90% (при питающем напряжении 230 В переменного тока). Суммарный коэффициент гармонических искажений (THD) не превышает 10% при нагрузке выше 50%, падая до 4% при полной нагрузке. Ток утечки не превышает 0.75 мА, потребляемая мощность х.х. – не более 0.5 Вт.

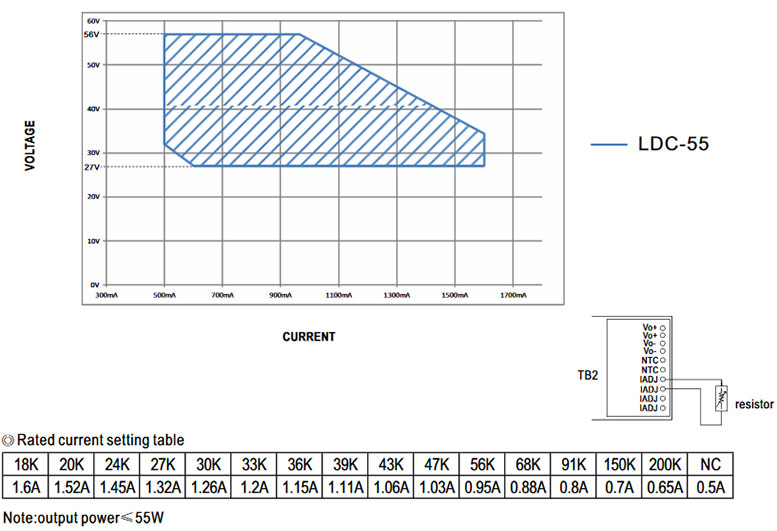

Максимальное значение выходного тока LDC-55 регулируется в диапазоне от 500 до 1600 мА с помощью внешнего подстроечного резистора (см. спецификацию), при полной нагрузке – от 980 до 1600 мА. Выходное напряжение под нагрузкой варьирует в диапазоне 27-56 В постоянного тока (60 В без нагрузки). Схема преобразования нового драйвера обеспечивает весьма высокие показатели качества освещения – коэффициент пульсаций выходного тока не превышает 3% — что делает LDC-55 очевидным выбором для освещения мест продолжительного пребывания людей.

Основные характеристики светодиодных источников питания LDC-55:

  • Входное напряжение: 180..295 В переменного тока 47..63 Гц или 254-420 В постоянного тока, ток нагрузки (тип.): 0.32 A (от сети 230 В переменного тока)
  • Стабилизация по мощности, номинальная мощность: 55 Вт
  • Низкие пульсации выходного тока (фликер): <3%
  • Электрически изолированное низковольтное устройство (SELV), усиленная гальваническая развязка: 3.75 В «вход-выход», 2 кВ «вход-земля», 1.5 кВ «выход-земля»
  • Выходное напряжение: 27..56 В постоянного тока
  • Выходной ток: 500..1600 мА, при полной нагрузке 980..1600 мА, подстройка внешним резистором
  • Диммирование: аналоговый сигнал 0~10 В, ШИМ 10 В, внешний потенциометр
  • Встроенный активный корректор коэффициента мощности (KKM>0.95 при нагрузке более 50% и 0 KKM>0.95 при нагрузках выше 90%)
  • Ток утечки: не более 0.75 мА, потребляемая мощность без нагрузки – не более 0.5 Вт
  • Встроенные защиты: от к.з., перенапряжений, перегрева. Возможность подключения внешнего NTC-термистора для температурной компенсации
  • Рабочая температура: от -25 до +80 °C
  • Сертификация UL/ENEC/CCC/CB/CE
  • Металлический корпус 320×30×21 мм
  • Масса: 225 грамм
  • Расчетный срок службы не менее 50000 часов
