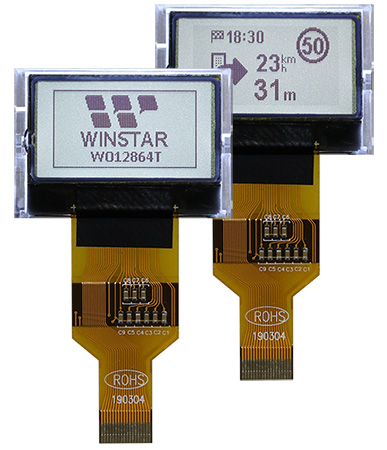

WO12864T - монохромный графический COG ЖК-модуль с разрешением 128x64 пикселей. Данный ЖК-модуль работает на базе контроллера IC ST75256, с поддержкой 6800 8-бит, 8080 8-бит, а так же I2C и четырехжильного SPI интерфейса. WO12864T обладает идентичным размером модуля, что и дисплей WX12864T2, но размер полезной площади и размер видимой области отличаются. Напряжение питания 3.3 V, VOP 9.1V как и WX12864T2. COG STN дисплей WO12864T является заменой снятого с производства TAB STN дисплея WX12864T2. WO12864T является полным аналогом WX12864T2, так как имеет одинаковые: размер, PIN разводку, интерфейс и электрические характеристики.
Рабочая температура модуля: -20℃ к +70℃,а температура хранения-30℃ к +80℃. Индикатор WO12864T доступен в различных варианта LCD: STN (отрицательный), FSTN (негативный) и FSTN (позитивный) и с различными цветами LED подсветки. Для уточнения доступных вариантов LCD и LED подсветки, свяжитесь с нами.

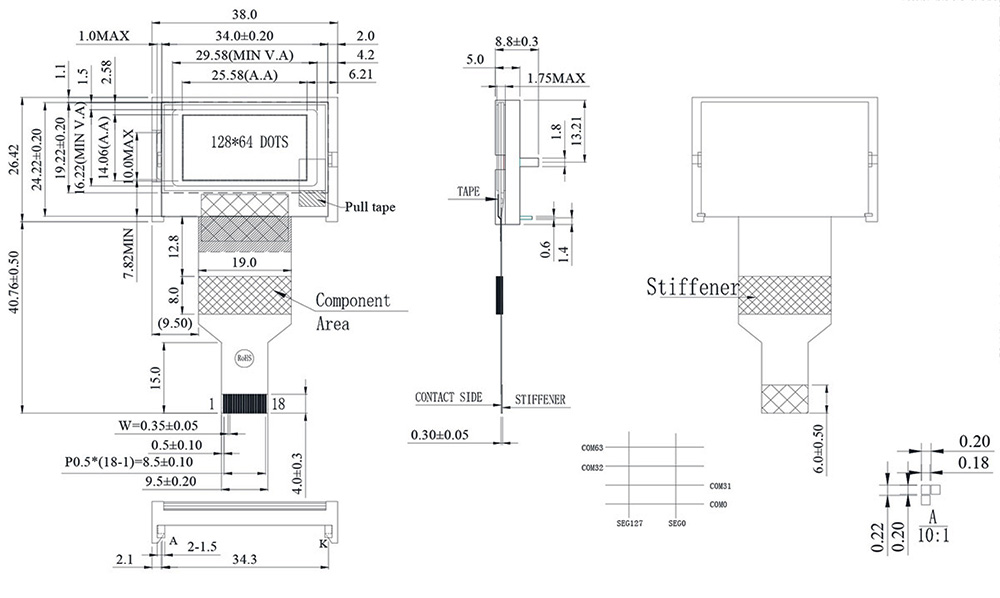

WO12864T | Измерения |
---|---|
Разрешение | 128 x 64 |
Габариты | 38.0 x 26.42 x 8.8 mm |
Видимая область | 29.58 x 16.22 mm |
Активная область | 25.58x 14.06 mm |
Размер пикселя | 0.18 x 0.20 |
Шаг пикселя | 0.20 x 0.22 |
Тип LCD | FSTN Positive Transflective (In LCD production, It will occur slightly color difference. We can only guarantee the same color in the same batch.) |
Duty | 1/65 DUTY,1/9 BIAS |
Угол обзора | 6 o'clock |
Тип подсветки | LED, Белый |
IC | ST7565P |
