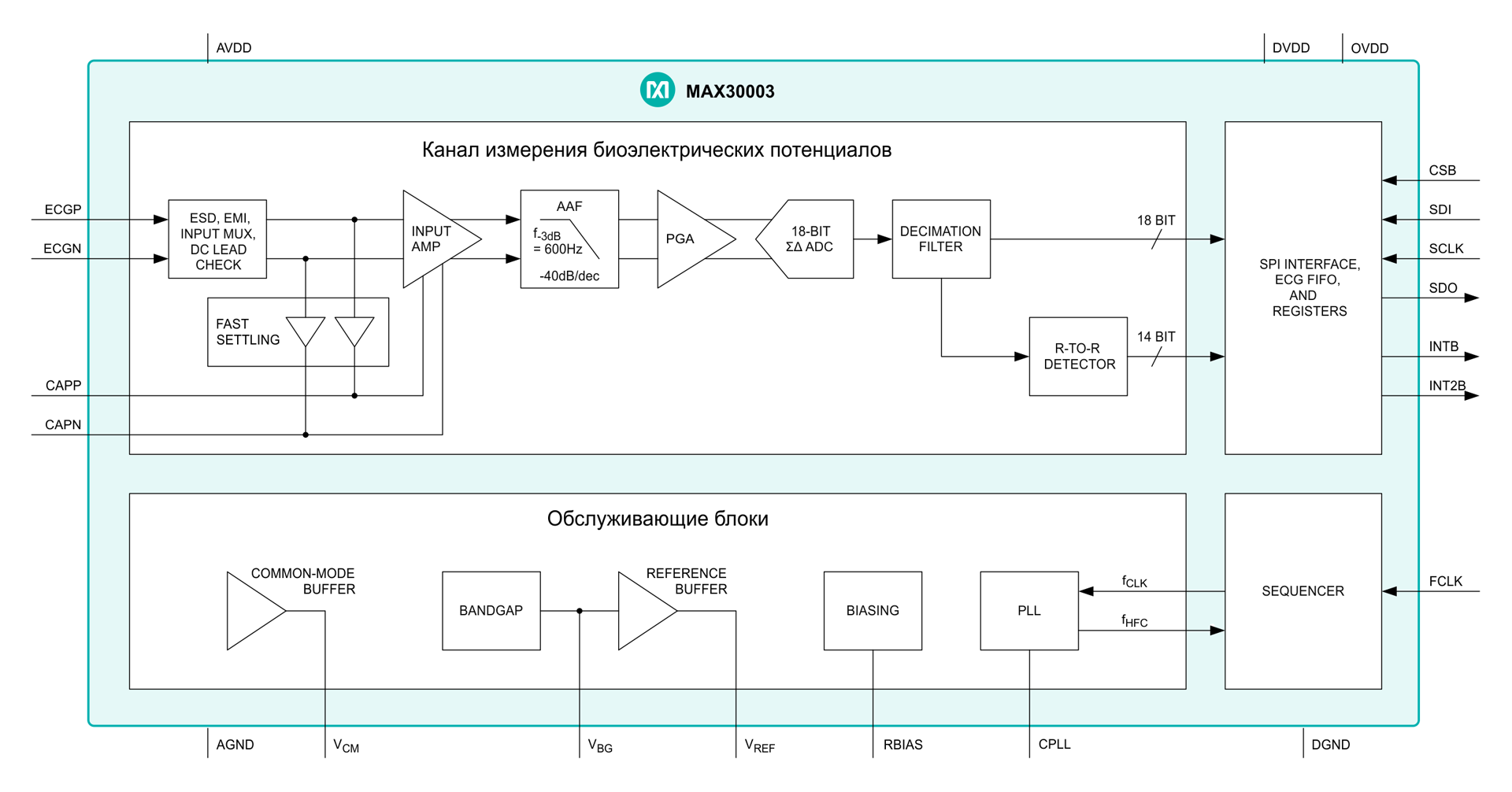

MAX30003 – это аналоговая одноканальная мало потребляющая ИС, разработанная специально для измерения биоэлектрических потенциалов в портативных приложениях. Микросхема MAX30003 может использоваться для снятия ЭКГ и определения частоты сердечных сокращений как в клиническом оборудовании, так и в фитнес-устройствах. Канал измерения биоэлектрических потенциалов имеет защиту от электростатического разряда, встроенный фильтр электромагнитных помех, внутреннюю схему смещения, функцию обнаружения отключения электродов, функцию распознавания подключения электродов в режиме ожидания, последовательную гальваническую развязку, схему изменения полярности, а также возможность само калибровки с помощью набора внутренних напряжений. Функция плавного запуска обеспечивает отсутствие значительных помех на электродах в момент включения. Канал измерения биоэлектрического потенциала также имеет высокий входной импеданс, низкий уровень шума, высокое значение КОСС, программируемый коэффициент усиления, низкочастотный и высокочастотный цифровые программируемые фильтры, аналого-цифровой преобразователь с высоким разрешением. Устройство способно выдерживать большие скачки напряжения на электродах и имеет режим быстрого восстановления после перегрузок, которые возникают, например, при выполнении дефибрилляции или электрохирургических воздействий.

MAX30003 2l
У MAX30003 есть целый ряд особенностей, которые позволяют уменьшить уровень потребления всего устройства. Одной из таких особенностей является FIFO-буфер, который способен хранить до 32 отсчетов. Благодаря буферу управляющий микроконтроллер (МК) не обязан каждый раз высчитывать результат измерения и может дольше оставаться в спящем режиме с минимальным потреблением. Просыпаясь, контроллер быстро считывает блок накопленных данных, обрабатывает их и снова переходит в спящий режим. МК может быть запрограммирован на чтение блоков данных любой длины от 1 до 32 отсчетов. Помимо данных, MAX30003 предоставляет управляющему контроллеру информацию об их качестве. MAX30003 выделяет отсчеты, которые могут быть повреждены или находятся вне диапазона. Таким образом, микроконтроллеру не нужно тратить время на обработку заведомо бесполезных данных. Это дополнительно уменьшает потребление системы.
