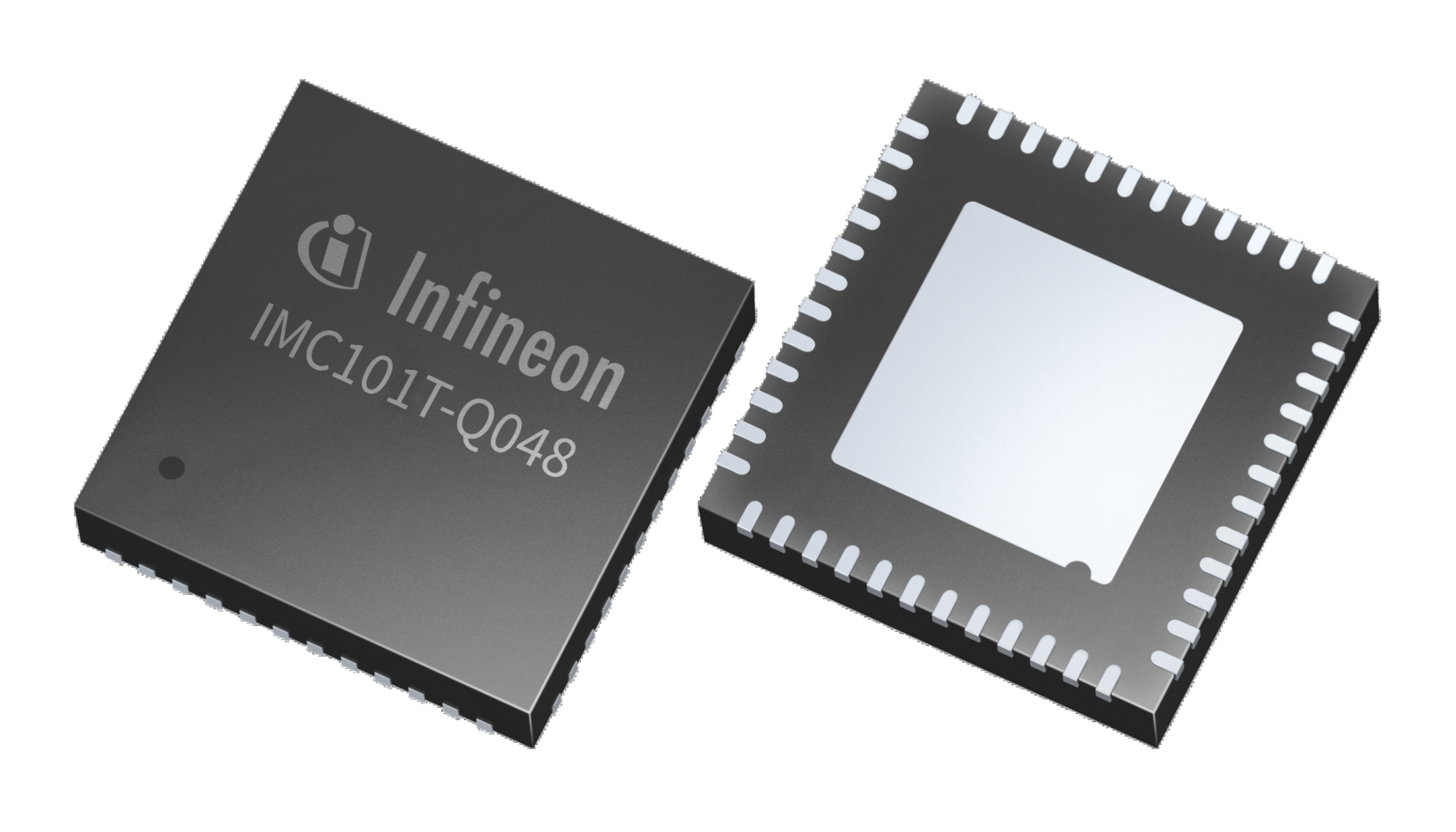

IMC101T Q048Инженеры компании Infineon разработали серию универсальных цифровых контроллеров IMC100, которые могут быть использованы в управлении бес коллекторными двигателями. Реализация данного решения является уже проверенной на практике и позволит существенно снизить время вывода на рынок новых продуктов, а помимо этого еще и снизить затраты на разработку. Платформа Motor Control Engine 2.0 позволяет унифицировать систему управления двигателями и для разных задач и применений просто меняя силовую часть системы (транзисторы + драйверы). Для быстрого старта данной платформой Infineon предоставляет оценочную плату EVAL-M1-101T. Специальное программное обеспечение MCEWizard и MCEDesigner существенно упростит работу с этим оценочным комплектом. MCEWizard помогает сконфигурировать модель конкретного двигателя, а MCEDesigner используется для настройки параметров системы электропривода. Область применения данного решения:робототехника, электропривод бес коллекторных двигателей, приводы насосов...

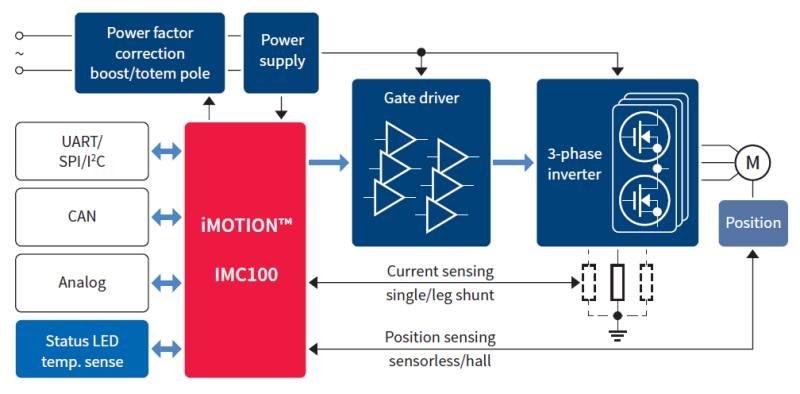

blok diagramma primeneniya imc100
Параметры:

  • управление электродвигателями с возбуждением от постоянных магнитов любой мощности (PMSM);
  • обеспечивает простой метод определения параметров электродвигателя;
  • не требует программирования;
  • возмозность реализации алгоритма векторного управления электродвигателями (FOC – Field Oriented Control);
  • встроенные АЦП, компараторы и интерфейсы (UART, SPI, I2C или даже CAN);
  • встроенная flash-память позволяет сохранять конфигурацию системы;
  • реализация различных защитных функций: защита по току, по напряжению, от заклинивания ротора и т.п.;
