Ведущий разработчик и производитель широкого спектра аналоговых и цифро-аналоговых интегральных систем компания Maxim Integrated порадовала очередной новинкой, новыми многоканальными преобразователями питания PMIC MAX77650 и MAX77651, которые были разработаны специально для портативных и носимых электронных устройств. Главной отличительной чертой является новинки является инновационная топология buck-boost SIMO, она позволяет при наличии всего одной катушки индуктивности обеспечить 3 независимых выходных канала, каждый из которых настраивается по отдельности. Но и это еще не всё, микросхема обладает встроенным LDO регулятором, который позволяет заряжать литиевый аккумулятор. С помощью двунаправленного I2C интерфейса возможно как конфигурировать микросхему, так и считывать актуальный статус. Благодаря всему этому микросхема найдет свое применение на печатной плате где катастрофически не хватает свободного места. Площадь решения, занимаемая на печатной плате, может составлять всего 30 мм2.

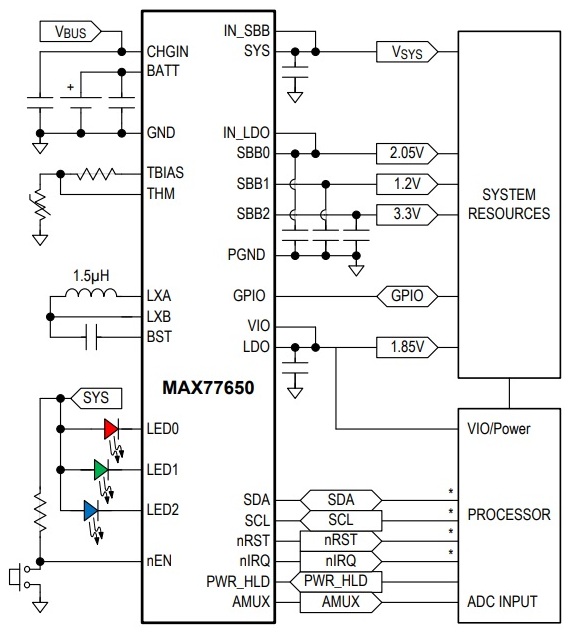

378854

Технические параметры:

  • диапазон напряжения на входе 2.7...5.5 В;
  • суммарный выходной ток 300 мА;
  • диапазон настройки заряда литиевого аккумулятора имеет настройку диапазоне 7.5...300 мА;
  • максимальный ток LDO-регулятора 150 мА;
  • три специальных настраиваемых токовых выхода для управления светодиодами;
  • ток собственного потребления 5.6 мкА (при работе 3-х каналов + LDO регулятор);
  • площадь решения на плате не более 30 мм2;
  • корпус WLP-30.
