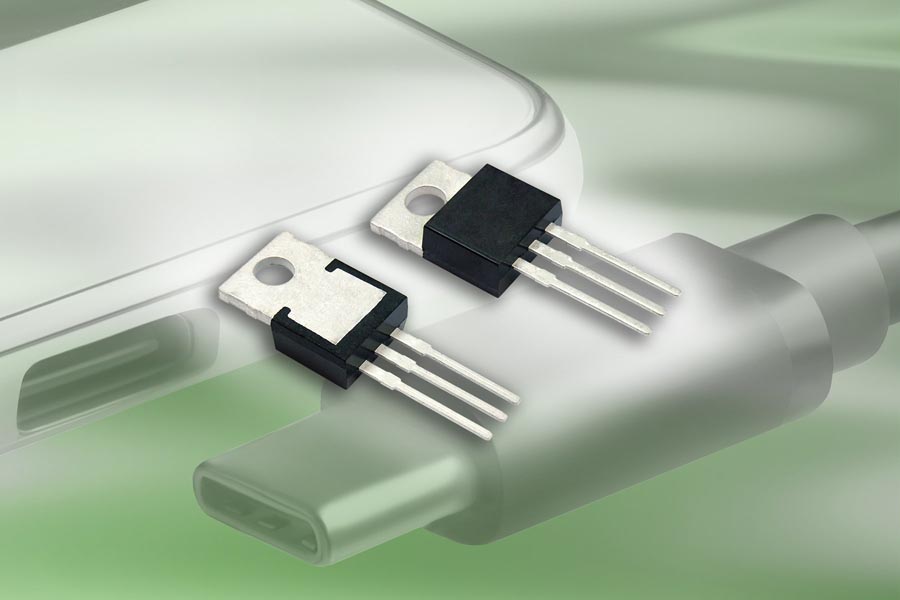

Компания Vishay Intertechnology сообщила о начале производства новых 100- и 120-вольтовых выпрямителей, которые основаны на технологии TMBS (Trench MOS Barrier Schottky). Одно из существенных отличий это прямое падение напряжения которое составляет до 20 мВ ниже, чем у устройств предыдущего поколения. Благодаря низкому прямому падению напряжения диодов, составляющему 0.36 В при токе 5 А, выпрямители уменьшают потери мощности и улучшают КПД при использовании их в высокочастотных DC/DC преобразователях, импульсных источниках питания, схемах проводного «ИЛИ» и в цепях защиты батарей от переполюсовки. Применение данных устройств идеально подходит для 65-ваттных источников питания USB Type-C PD ноутбуков и мобильных устройств. Новые выпрямители отвечают требованиям директивы RoHS, не содержат галогенов и могут работать при температуре кристалла до +150 C. Корпус диодов TO-220AB пригоден для пайки волной припоя с температурой до 275 C в течение 10 с (в соответствии с JESD 22-B106). Новые диоды V30100CI, V30120CI, V40100CI и V40120CI корпусах TO-220AB, рассчитаны на токи 30 А и 40 А.
Характеристики диодов:
Прибор | V30100CI | V30120CI | V40100CI | V40120CI |
Максимальный средний выпрямленный ток | 30 А | 30 А | 40 А | 40 А |
Максимальное повторяющееся пиковое обратное напряжение | 100 В | 120 В | 100 В | 120 В |
Максимальный пиковый прямой ток | 160 А | 160 А | 250 А | 250 А |
Прямое падение при токе 5 А (125 °C) | 0.43 В | 0.49 В | 0.36 В | 0.41 В |
Максимальная температура перехода | +150 °C | +150 °C | +150 °C | +150 °C |
Корпус | TO-220AB | TO-220AB | TO-220AB | TO-220AB |
