Компания Texas Instruments анонсировала новый датчик магнитного поля DRV505х на основе эффекта Холла с ратиометрическим выходом, т.е. с абсолютным значением выходного напряжения зависящим как от величины магнитного поля, так и от напряжения питания. Датчик может применяться для точного измерения положения в широком спектре задач, точность измерения составляет ±2.5%. Датчики изготавливаются в корпусах SOT-23 и TO-92 для работы с разными направлениями поля, которые имеют встроенную температурную компенсацию магнитной чувствительности.
В зависимости от версии микросхемы, можно выбрать один из 4 уровней чувствительности:
A1: 100 mV/mT, ±21-mT Range
A2: 50 mV/mT, ±42-mT Range
A3: 25 mV/mT, ±85-mT Range
A4: 12.5 mV/mT, ±169-mT Range

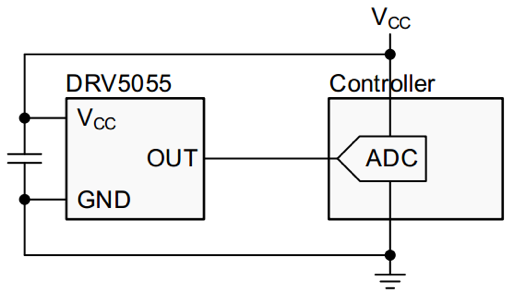

В том случае, когда магнитное поле отсутствует, напряжение на выходе датчика равно половине напряжения питания. В случае же приближения южного полюса магнита выходное напряжение увеличивается, соответственно при приближении северного — уменьшается. В зависимости от приближения южного полюса, напряжение питания датчика составит от 0.6 В до 3.3В или 5В соответственно. В датчике используется схема с измерением отношений двух напряжений, что позволяет устранить зависимость выходного сигнала от напряжения питания и упрощает сопряжение с внешним АЦП, питающимся тем же напряжением. Температурный диапазон датчика составляет –40C до +125C, а ток потребления 6 мА.К выпуску планируются автомобильные версии этих датчиков (DRV5055-Q1, DRV5056-Q1), у которых верхняя граница рабочего температурного диапазона будет достигать +150C.
