Компания Winstar выпустила новую версию OLED 1.1" WEO009664B теперь с Hot bar FPC шлейфом для пайки. Разрешение данного PMOLED составляет 96x64 точек и сделан на базе контроллера IC SSD1327 c поддержкой интерфейсов: параллельного 6800/8080 8-Бит, I2C и четырехжильного SPI интерфейса. Напряжение питания 3V, а рабочий цикл 1/64 и работает в режиме полутонового изображения, которое имеет кодируемый 16 Бит канал яркости. OLED дисплей WEO009664B является заменой TAB OLED WEX009664A/B, который был снят с производства в связи со снятием контроллера IC. Оба модуля имеют одинаковую активную область и одинаковую диагональ дисплея. Этот 1.1" дюймовый OLED подойдет для носимых устройств, mp3, портативных устройств, персональных приборов для ухода, диктофонов, устройств медицинского назначения и т.д.
WEO009664B может работать при температурах от -40 ° С до + 80 ℃; а температура хранения - от -40 ℃ до + 85 ℃. В настоящее время индикатор доступен в желтом цвете; другие цвета находятся в стадии разработки и будут скоро доступны. Ниже приведена основная спецификация:
- Желтый: WEO009664BLAP3N00H00
WEO009664B-Hotbar | Измерения |
---|---|
Разрешение | 96 x 64 точек |

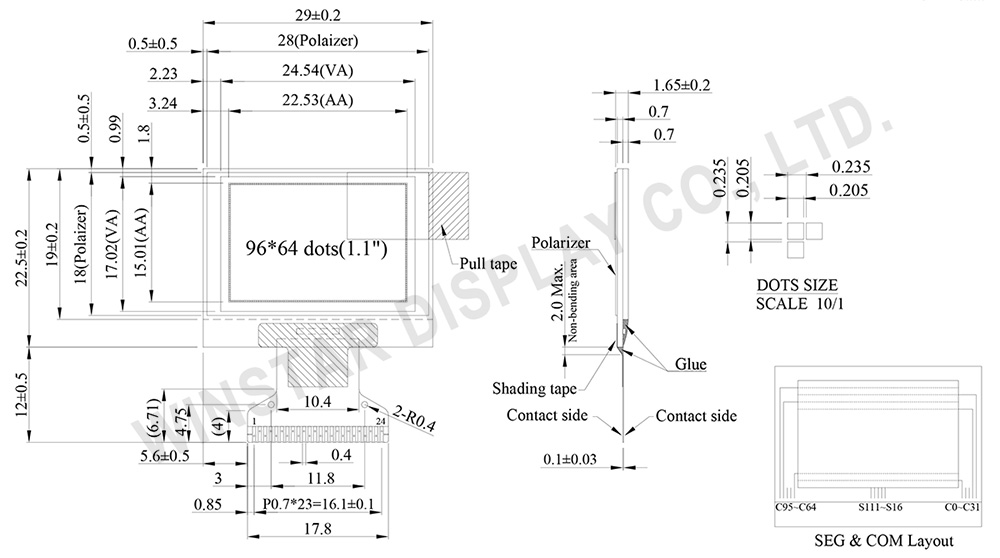

Габариты | 29.00 x 22.50 x 1.65 |
Активная область | 22.53 x 15.01 |
Размер пикселя | 0.205 x 0.205 |
Шаг пикселя | 0.235 x 0.235 |
Матрица | Пассивная |
Цвет дисплея | Желтый |
Рабочий цикл | 1/64 Duty |
IC | SSD1327 |
Интерфейс | 6800/8080/I2C/4 wire SPI |
Диагональ | 1.1 дюйма |
